Cabo de fibra ótica exterior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTA53 |

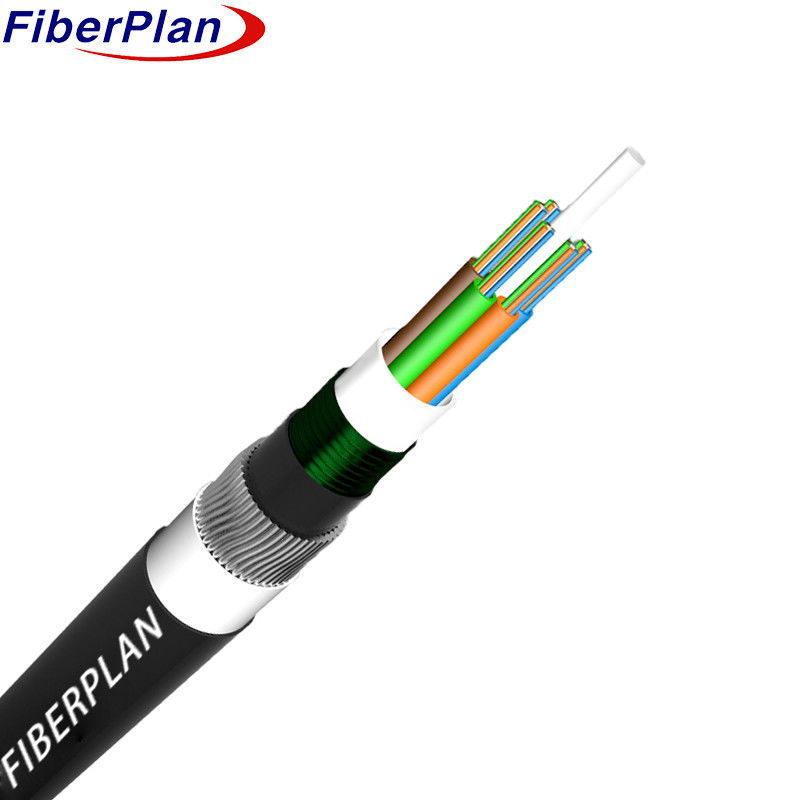

Cabos ópticos para exterior de dupla blindagem, de cobertura dupla, com filamentos GYTA53
Descrição
A construção do cabo apresenta fibras ópticas alojadas num tubo solto de plástico de alto módulo cheio
No seu núcleo, um fio de aço, às vezes revestido com polietileno
para cabos de alta contagem de fibras, serve como o membro de resistência metálica.
Este núcleo é totalmente preenchido com um
O cabo é revestido com uma camada interna fina de PE, para evitar a entrada de água.
é reforçada com uma camada de PSP aplicada longitudinalmente e completada com uma bainha externa de PE
Para melhorar a durabilidade e a protecção contra elementos externos.
Aplicação
* Adaptação à distribuição ao ar livre:Especificamente concebido para ambientes ao ar livre, este cabo é adaptado a uma distribuição
concebido para resistir aos desafios ambientais, garantindo um desempenho fiável em ambientes externos
cenários de distribuição.
*Opções de instalação versáteis:compatível com vários métodos de instalação, incluindo a instalação aérea
A Comissão considera que a aplicação de medidas de redução da poluição atmosférica e de redução da poluição atmosférica não é suficiente para reduzir a poluição atmosférica.
*Ideal para comunicações em rede de longa distância e local: concebido para atender às necessidades dos utilizadores.
As exigências tanto das comunicações de longa distância como das redes de área local, garantindo
Transmissão eficaz e eficiente de dados a diferentes distâncias.
Características
*Defensão mecânica e de temperatura robusta: assegura uma funcionalidade fiável em condições diversas
tensões mecânicas e condições de temperatura.
* Tubos soltos resistentes à hidrólise de alta resistência:Possui um tubo solto de alta resistência resistente a
hidrólise, garantindo a durabilidade prolongada do cabo.
*Composto de enchimento de tubo especializado para proteção de fibras:Utiliza um composto de enchimento especializado
Dentro do tubo para fornecer proteção essencial às fibras ópticas.
*Resistência à esmagamento e flexibilidade: equilibra a resistência à esmagamento com flexibilidade, facilitando a versatilidade
Instalações em vários ambientes.
* Medidas de concepção hermética:
- Membro de resistência central: utiliza um fio de aço como elemento de resistência central.
- Enchimento do núcleo do cabo: Assegura o enchimento completo do núcleo do cabo com um composto para reforçar a sua capacidade de absorção.
integridade impermeável.
- APL Barreira de umidade: Aplica um laminado de polietileno de alumínio (APL) como barreira de umidade.
- PSP à prova de umidade: Aplica polietileno (PSP) longitudinalmente para melhorar a resistência à umidade.
-Material de bloqueio de água:Incorpora materiais de bloqueio de água para garantir ainda mais a protecção
contra a entrada de água.
Detalhes da construção do cabo
| Número de fibras | 12 a 144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.3 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,1 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 140,0 ± 0,4 mm | 150±4 kg/km | |||||
| 48 núcleo | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 núcleo | 140,0 ± 0,4 mm | 205±4 kg/km | |||||
| 72 núcleos | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 núcleos | 17.1 ± 0,4 mm | 270 ± 4 kg/km | |||||
| 144 núcleos | 20.3±0,4 mm | 310±4 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
