Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTY53 |

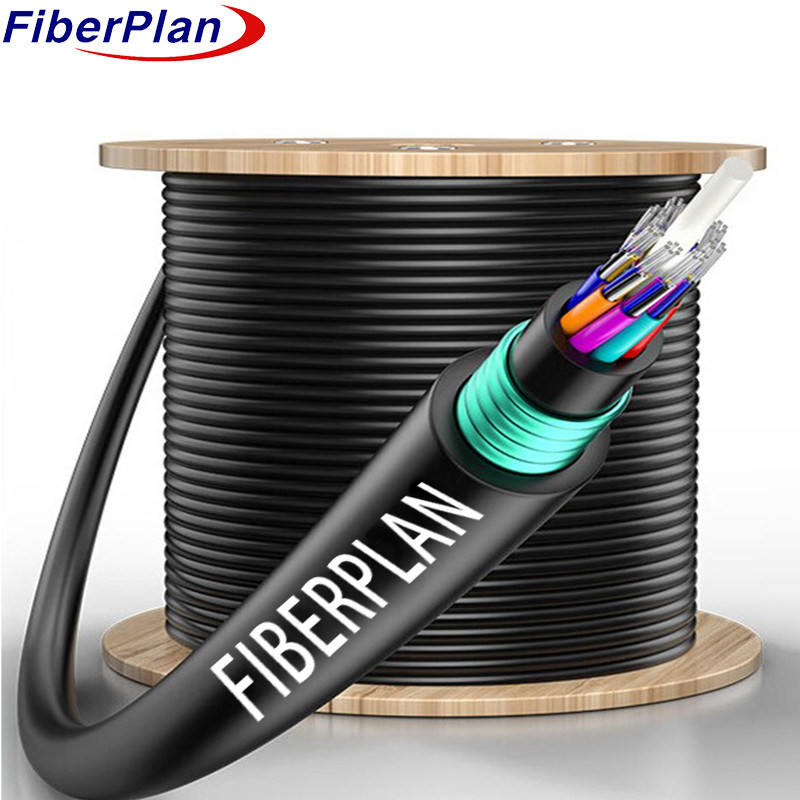

Enterramento direto GYFTY53 Duct 6 Strand Cabos blindados de fibra óptica Anti-roedores
Descrição
O projecto do cabo consiste em fibras alojadas num tubo flexível de plástico de alta resistência, cheio de um
No núcleo, um plástico reforçado por fibras (FRP), por vezes revestido com polietileno.
O sistema de transmissão de fibras é um sistema de transmissão de fibras, que serve como um elemento de resistência dielétrica.
Para proteger contra a entrada de água, o núcleo do cabo é preenchido
com fita adesiva anti-água e coberta por uma fina bainha interna de PE.
Aplicado sobre a bainha interna, completando o cabo com uma bainha exterior de PE protetora.
Aplicação
★ Construído para distribuição ao ar livre e enterro direto, garantindo resiliência em vários ambientes.
★ Otimizado para sistemas de transmissão de energia do tronco, aumentando a eficiência da transferência de energia.
★ Ideal para acesso e redes locais em áreas com altas interferências eletromagnéticas, garantindo uma conectividade fiável em ambientes desafiadores.
Características
★ Propriedades mecânicas fortes e resistência a temperaturas variáveis.
★ Projeto de tubo solto de alta resistência resistente à hidrólise.
★ Composto de enchimento de tubos especializado para proteção de fibras críticas.
★ Resistência ao esmagamento equilibrada e flexibilidade para utilização versátil.
★ Enchimento completo do núcleo do cabo com composto de enchimento de tubo solto.
★ A camada PSP aumenta a resistência à umidade, reforçando a proteção geral.
Detalhes da estrutura
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diâmetro do tubo solto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro da bainha interna (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diâmetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Enchimento de tubos | Materiais | Composto de enchimento | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Cordão de ruptura | Quantidade | 2pcs | Cores | Branco | |||
| Capa interna | Materiais | PE | Cores | Negro | |||
| Armadura | Materiais | Tela de aço ondulado | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 1000N | |||||
| Curto prazo | 3000N | ||||||
| Carga de esmagamento | A longo prazo | 3000N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | |||
