Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTY |

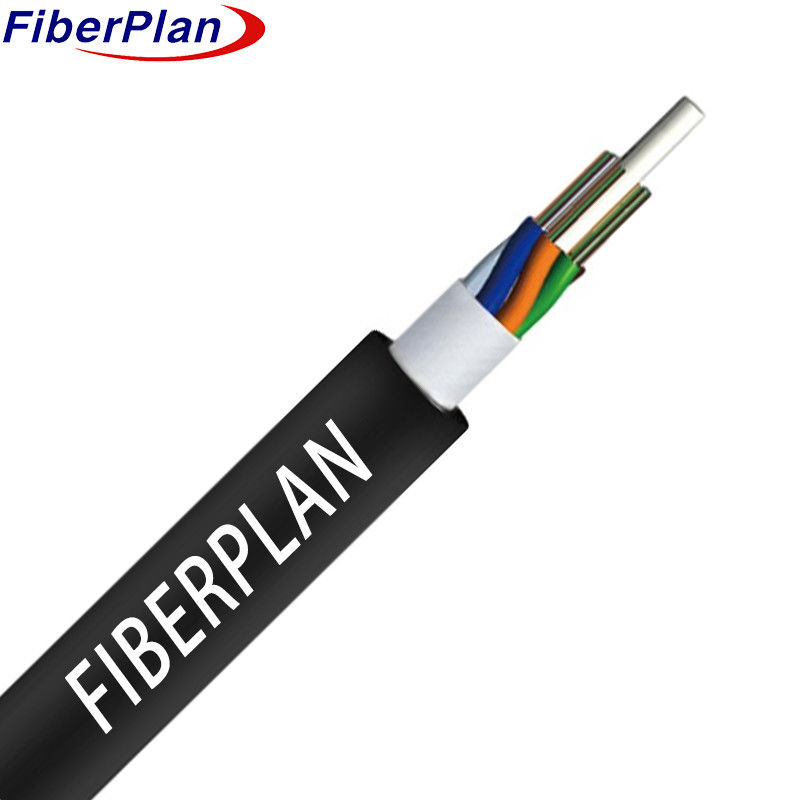

Cableira de fibra óptica não blindada, presente, com fita de bloqueio de água
Descrição
Em um tubo flexível feito de plástico resistente, que é cheio de uma substância
Dentro do núcleo, há uma peça não-metálica forte chamada Fibra Reforçada de Plástico (FRP).
Os tubos e os enchimentos são torcidos em torno desta peça central de resistência para formar um núcleo apertado e redondo.
O núcleo é revestido com fita impermeável e, finalmente, todo o cabo é revestido com uma bainha de PE para
proteção.
Aplicação
1 Adequado para distribuição ao ar livre.
2 Concebido para sistemas de transmissão de potência de tronco.
3 Ideal para redes de acesso e redes locais em zonas com altas interferências eletromagnéticas.
Características
1 Demonstra forte resistência mecânica e lida com as alterações de temperatura de forma eficaz.
2 Possui um tubo solto de alta resistência e resistente à hidrólise.
3 Utiliza um composto de enchimento de tubo especializado para fornecer proteção crucial para a fibra.
4 Demonstra resistência ao esmagamento, mantendo a sua flexibilidade.
5 Utiliza um composto de enchimento para o tubo solto para assegurar uma protecção adicional.
Detalhes da estrutura
| Número de fibras | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Número de tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Número de barras de enchimento | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diâmetro do tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Espessura do tubo solto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diâmetro nominal (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. espessura do casaco (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | ||||
| Rodas de enchimento | Materiais | PP | Cores | Negro | ||||
| Enchimento de tubos | Materiais | Composto de enchimento | ||||||
| Membro da força central | Materiais | FRP | Diâmetro | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Camada | PE (apenas para 96C-144C) | |||||||
| Sistema de bloqueio de água | Materiais | fita de bloqueio de água | ||||||
| Cordão de ruptura | Tipo | 1110*2 | ||||||
| Capa exterior | Materiais | MDPE | Cores | Negro | ||||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 600N | ||||||
| Curto prazo | 1500 N | |||||||
| Carga de esmagamento | A longo prazo (N/100 mm) | 300N/100mm | ||||||
| Curto prazo (N/100 mm) | 1000N/100mm | |||||||
| Radius de curvatura | Dinâmica (mm) | 20D | ||||||
| Estática (mm) | 10D | |||||||
| Temperatura de armazenamento | -20°C+70°C | |||||||
| Temperatura de instalação | -10°C+60°C | |||||||
Desempenho da fibra
| Estilo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | ||||
| Atenuação | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diâmetro do revestimento | Um... | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | ||||
