Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | O GYFTZY |

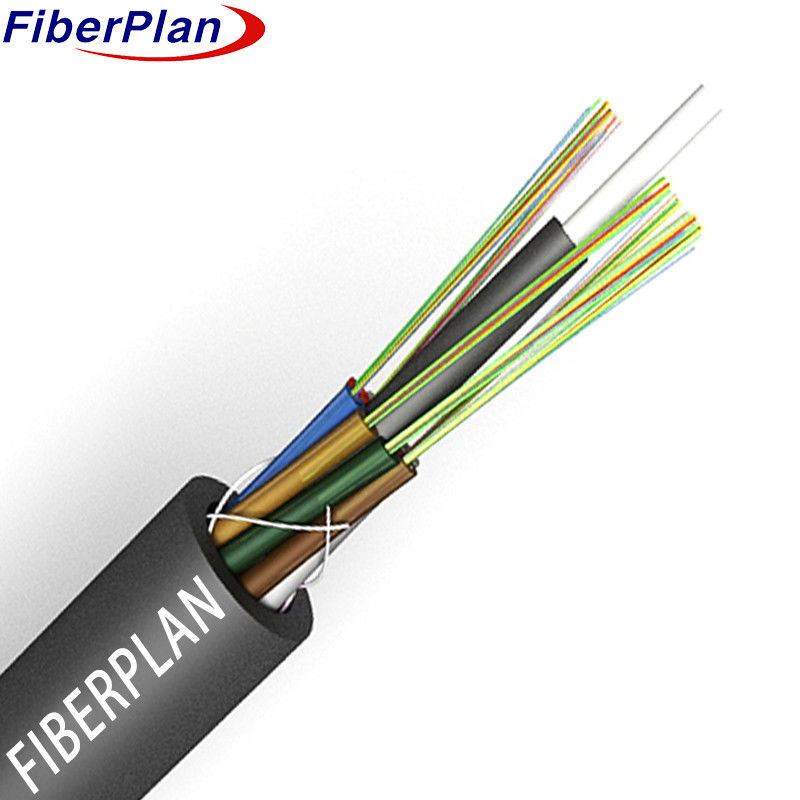

Cabos de fibra óptica não blindados reforçados em FRP Retardante de fogo GYFTZY
Descrição
A construção do cabo envolve a colocação das fibras dentro de um tubo solto de plástico de alto módulo, que é então preenchido
No centro do núcleo, um plástico reforçado com fibras (FRP) atua como um composto não metálico
Em torno deste elemento de resistência, os tubos e os enchimentos são amarrados para formar um
Uma vez que o núcleo do cabo é preenchido com o composto para proteção contra a água, o cabo é finalizado com um
Envase de PE.
Aplicação
1 Ideal para distribuição ao ar livre.
2 Adequado para sistemas de transmissão de energia de tronco.
3 Aplicável em redes de acesso e locais, em especial em zonas com altas interferências eletromagnéticas.
Características
1 Demonstra uma boa performance mecânica e de temperatura.
2 Utiliza um tubo solto de elevada resistência à hidrólise.
3 Utiliza um composto de enchimento de tubo especializado para garantir a proteção da fibra crítica.
4 Demonstra resistência ao esmagamento e flexibilidade.
5 Enche completamente o núcleo do cabo com o composto de enchimento.
Detalhes da estrutura
| Especificações | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Número de fibras | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Número da barra de enchimento | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diâmetro do tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Espessura do tubo solto | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diâmetro externo (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nome Espessura da jaqueta (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material de tubo solto | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Cor do tubo solto | Espectro padrão | Espectro padrão | Espectro padrão | Espectro padrão | Espectro padrão | Espectro padrão | Espectro padrão | Espectro padrão |
| Material do membro de força central | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diâmetro do membro de força central | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Camada | - | - | - | - | - | PE (apenas para 96F-144F) | PE (apenas para 96F-144F) | PE (apenas para 96F-144F) |
| Material da haste de enchimento | PP | PP | PP | PP | PP | - | - | - |
| Cor da haste de enchimento | Negro | Negro | Negro | Negro | Negro | - | - | - |
| Material do sistema de bloqueio de água | Gel de enchimento | Gel de enchimento | Gel de enchimento | Gel de enchimento | Gel de enchimento | Gel de enchimento | Gel de enchimento | Gel de enchimento |
| Material da bainha exterior | PE | PE | PE | PE | PE | PE | PE | PE |
| Cor da bainha exterior | Negro | Negro | Negro | Negro | Negro | Negro | Negro |
Desempenho mecânico e ambiental
| Imóveis | A longo prazo | Curto prazo |
|---|---|---|
| Resistência à tração | 600N | 1500 N |
| Carga de esmagamento | 300N/100mm | 1000N/100mm |
| Radius de dobra | Dinâmica: 20D | Estático: 10D |
| Especificações de temperatura | Armazenamento: -20°C a +70°C | Instalação: -10°C a +60°C |
Performance da fibra
| Estilo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza |
| Atenuação | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diâmetro do revestimento | Um... | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Revestimento Não circular | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diâmetro do revestimento | Um... | 242 ± 6 | 242 ± 6 | 242 ± 6 |
