Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTW53 |

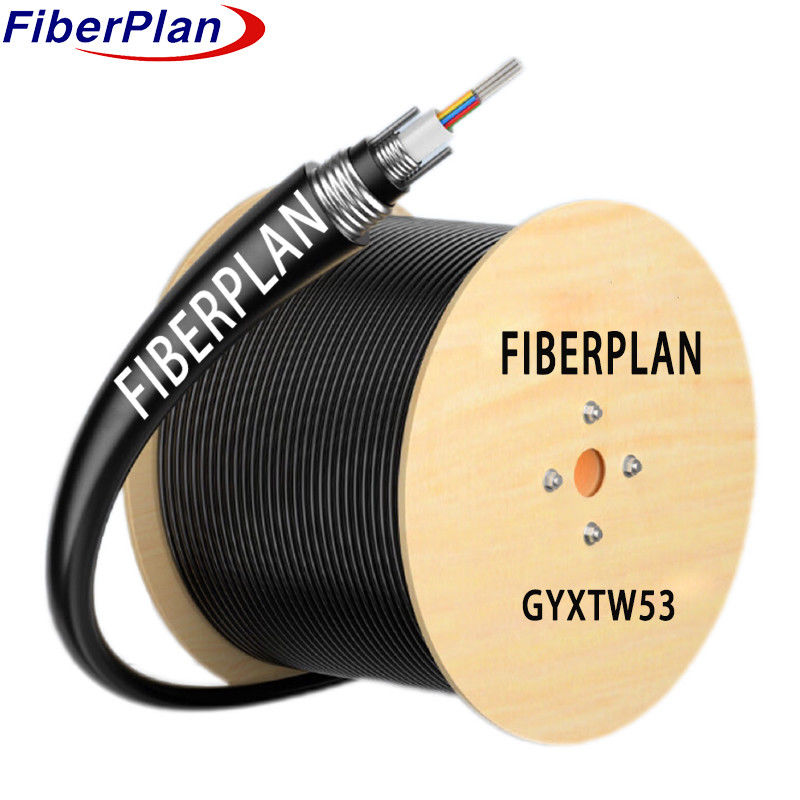

Tela de aço duplo blindado Uni-tubo paralelo de aço reforçar GYXTW53
Descrição
As fibras ópticas estão dispostas dentro de um tubo solto construído a partir de plástico de alto módulo, que é então
o tubo é revestido por uma camada de fita de aço ondulado, e
O material de bloqueio de água é inserido entre a fita de aço ondulado e o tubo solto para manter um
Estrutura de cabo compacta e à prova d'água.
O cabo é finalizado com uma bainha de polietileno (PE), proporcionando uma proteção geral
e isolamento.
Aplicação
* Especificamente concebido para distribuição ao ar livre, este cabo é adequado para várias condições ambientais.
* Versátil em aplicação, é adequado para instalação através de métodos aéreos, de conduta e de enterro, oferecendo flexibilidade
em desdobramento.
* Atendendo às necessidades de comunicações de rede de longa distância e de área local, este cabo fornece uma rede de comunicações fiável.
solução para diversos requisitos de conectividade.
Características
* Este cabo é revestido com fita adesiva de aço, com um elemento paralelo de arame de aço e um preenchimento para proteger as fibras do tubo.
para uma maior durabilidade.
* Com excelentes performances mecânicas e ambientais, garante fiabilidade em condições difíceis.
* Com uma estrutura compacta e um design leve, este cabo oferece praticidade sem comprometer a resistência.
* A instalação é conveniente e a operação é simples, tornando-a uma escolha eficiente para várias aplicações.
Detalhes da construção do cabo
| Contagem de fibras | 2C-24C | ||||||
| Membro da força | Materiais | Fios de aço | Diâmetro | 0.8mm | |||
| Tubos soltos | Materiais | PBT | Diâmetro | 2-16 núcleo | 2.2 mm | ||
| 18-24 núcleo | 2.8mm | ||||||
| Enchimento de tubos | Mateial | Composto de enchimento | |||||
| Sistema de bloqueio de água | Mateial | fita de bloqueio de água | |||||
| Capa interna | Materiais | MDPE | Cores | Negro | |||
| Diâmetro | 70,6 ± 0,1 mm | Espessura | 1.5 ± 0,2 mm | ||||
| Capa exterior | Materiais | MDPE | Cores | Negro | |||
| Diâmetro | 12.2 ± 0,3 mm | Espessura | 10,7 ± 0,2 mm | ||||
Características mecânicas e ambientais dos cabos
| Resistência à tração | A longo prazo ((N) | 600N | |||||
| Curto prazo | 1500 N | ||||||
| Carga de esmagamento | A longo prazo ((N) | 500 N/mm | |||||
| Curto prazo | 1500 N/mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Estilo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
