Cabo de fibra ótica exterior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTA53 |

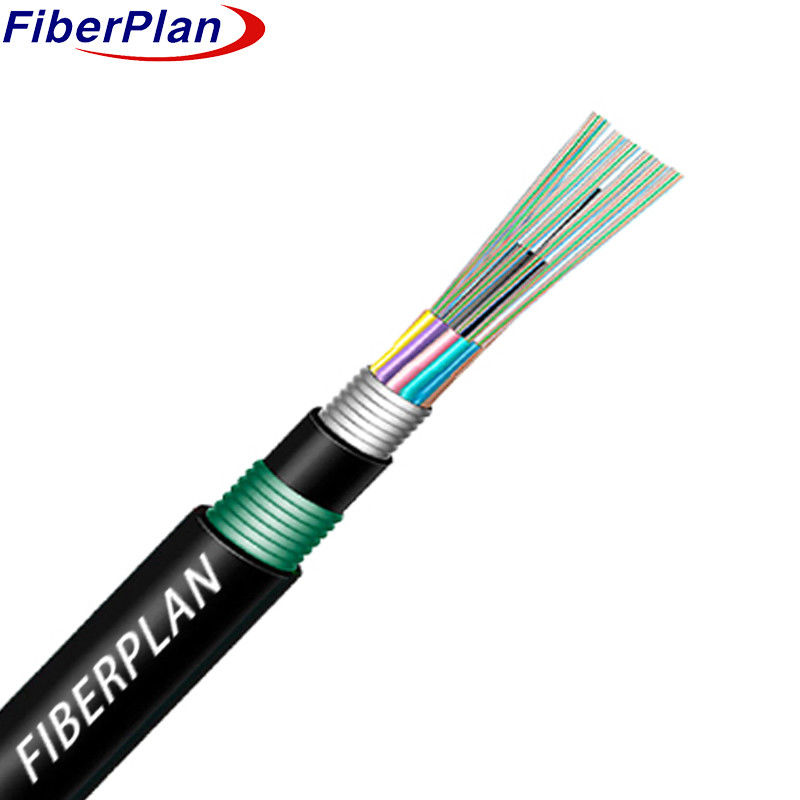

Cabos ópticos para exterior de dupla blindagem, de cobertura dupla, com filamentos GYTA53
Descrição
A construção do cabo inclui fibras ópticas alojadas num tubo solto de plástico de alto módulo cheio
No núcleo, um fio de aço, às vezes revestido com polietileno
para cabos de alta contagem de fibras, atua como o membro de resistência metálica.
O núcleo é preenchido com um composto para
O cabo é posteriormente revestido com um revestimento interno de PE fino.
reforçado com uma camada de PSP aplicada longitudinalmente e acabado com uma bainha externa de PE para melhorar
durabilidade e protecção contra elementos externos.
Aplicação
* Adaptação à distribuição ao ar livre: concebido para ambientes ao ar livre, este cabo é especificamente concebido
concebido para resistir aos desafios ambientais, garantindo um desempenho fiável em ambientes externos
cenários de distribuição.
* Opções de instalação versáteis: Compatível com vários métodos de instalação, incluindo a instalação aéreas
A Comissão considera que a aplicação de medidas de redução das emissões de gases de efeito estufa deve ser acompanhada de uma maior flexibilidade no planeamento das infra-estruturas.
* Ideal para comunicações em rede de longa distância e local: adaptado às exigências
A rede de comunicações de longa distância e a rede de área local, assegurando uma
Transmissão eficiente de dados a diferentes distâncias.
Características
* Robusto desempenho mecânico e de temperatura: garante uma funcionalidade fiável em condições diversas
tensões mecânicas e condições de temperatura.
* Tubos soltos de alta resistência resistentes à hidrólise: caracterizados por um tubo solto de alta resistência resistente a
hidrólise, garantindo a durabilidade prolongada do cabo.
* Composto de Enchimento de Tubos Especializado para Proteção de Fibras: Utiliza um composto de enchimento especializado
Dentro do tubo para fornecer proteção essencial às fibras ópticas.
* Resistência ao esmagamento e flexibilidade: equilibra a resistência ao esmagamento com flexibilidade, facilitando a versatilidade
Instalações em vários ambientes.
* Medidas de concepção impermeáveis:
- Membro de resistência central: utiliza um fio de aço como o membro de resistência central.
- Enchimento do núcleo do cabo: assegura 100% de enchimento do núcleo do cabo com um composto para melhorar a estanqueidade
integridade.
- Barreira de umidade APL: Aplica um polietileno laminado de alumínio (APL) como barreira de umidade.
- PSP resistente à humidade: aplica polietileno (PSP) longitudinalmente para melhorar a resistência à humidade.
- Material de bloqueio de água: Incorpora materiais de bloqueio de água para garantir ainda mais a protecção contra os
entrada de água.
Detalhes da construção do cabo
| Número de fibras | 12 a 144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.3 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,1 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 140,0 ± 0,4 mm | 150±4 kg/km | |||||
| 48 núcleo | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 núcleo | 140,0 ± 0,4 mm | 205±4 kg/km | |||||
| 72 núcleos | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 núcleos | 17.1 ± 0,4 mm | 270 ± 4 kg/km | |||||
| 144 núcleos | 20.3±0,4 mm | 310±4 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
