Cabo de fibra ótica exterior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTA53 |
Cabos ópticos para exterior de dupla blindagem, de cobertura dupla, com filamentos, GYTA53
Descrição
A construção do cabo é constituída por fibras alojadas num tubo solto de plástico de elevado módulo, cheio de um
um fio de aço, às vezes revestido com polietileno para alta fibra
Os tubos e os preenchimentos estão presos.
Este núcleo é preenchido com um
O cabo é então colocado numa camada interna de PE fina, com uma fina camada interna de PE, para evitar a entrada de água.
Reforçados com uma camada de PSP aplicada longitudinalmente e completados com uma bainha exterior de PE.
Aplicação
* Adaptação à distribuição ao ar livre:Especificamente concebido para uso ao ar livre, este cabo é projetado
Resistir aos desafios ambientais, garantindo um desempenho fiável na distribuição ao ar livre
cenários.
*Opções de instalação versáteis: Adequado para vários métodos de instalação, incluindo a implantação aérea,
Instalação de condutas e enterro directo, oferecendo flexibilidade no planeamento das infra-estruturas.
*Ideal para comunicações em redes de longa distância e de área local: adaptado às exigências
A rede de comunicações de longa distância e a rede de área local, assegurando uma
Transmissão eficiente de dados a diferentes distâncias.
Características
*Robous Mechanical and Temperature Performance:Assegura um desempenho fiável em várias condições
tensões mecânicas e condições de temperatura.
* Tubos soltos de alta resistência à hidrólise: Tubos soltos, com propriedades de alta resistência,
é resistente à hidrólise, garantindo uma durabilidade prolongada do cabo.
*Composto especial de enchimento de tubos para proteção de fibras:Utiliza um composto de enchimento especializado dentro de um tubo.
o tubo para fornecer a protecção essencial às fibras ópticas.
* Resistência à esmagamento e flexibilidade: Projetado para resistir a forças de esmagamento, mantendo a flexibilidade,
permitindo uma instalação versátil.
* Medidas de concepção hermética:
-Membro central de resistência: Um fio de aço serve como elemento central de resistência.
- Enchimento do núcleo do cabo: 100% de enchimento do núcleo do cabo com um composto de enchimento aumenta a estanquidade
integridade.
- Barreira de umidade APL:Um polietileno laminado de alumínio (APL) serve como barreira de umidade.
- PSP resistente à humidade:A aplicação longitudinal de polietileno (PSP) aumenta a humidade
Proofing.
-Material de bloqueio da água:Incorpora materiais de bloqueio da água para garantir ainda mais a protecção contra
entrada de água.

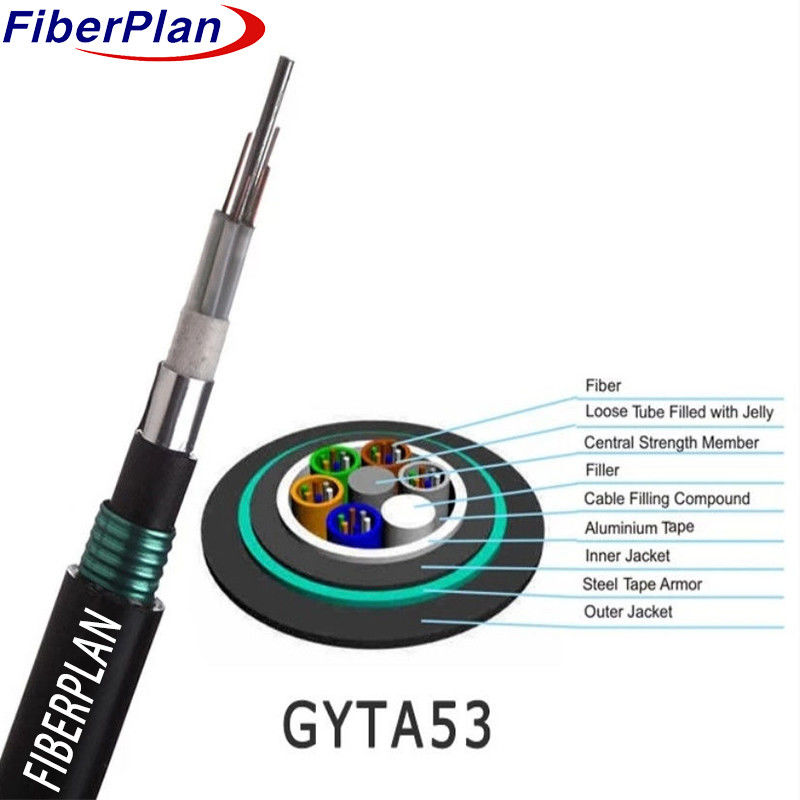

Detalhes da construção do cabo
| Número de fibras | 12 a 144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.3 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,1 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 140,0 ± 0,4 mm | 150±4 kg/km | |||||
| 48 núcleo | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 núcleo | 140,0 ± 0,4 mm | 205±4 kg/km | |||||
| 72 núcleos | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 núcleos | 17.1 ± 0,4 mm | 270 ± 4 kg/km | |||||
| 144 núcleos | 20.3±0,4 mm | 310±4 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
