Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTW |

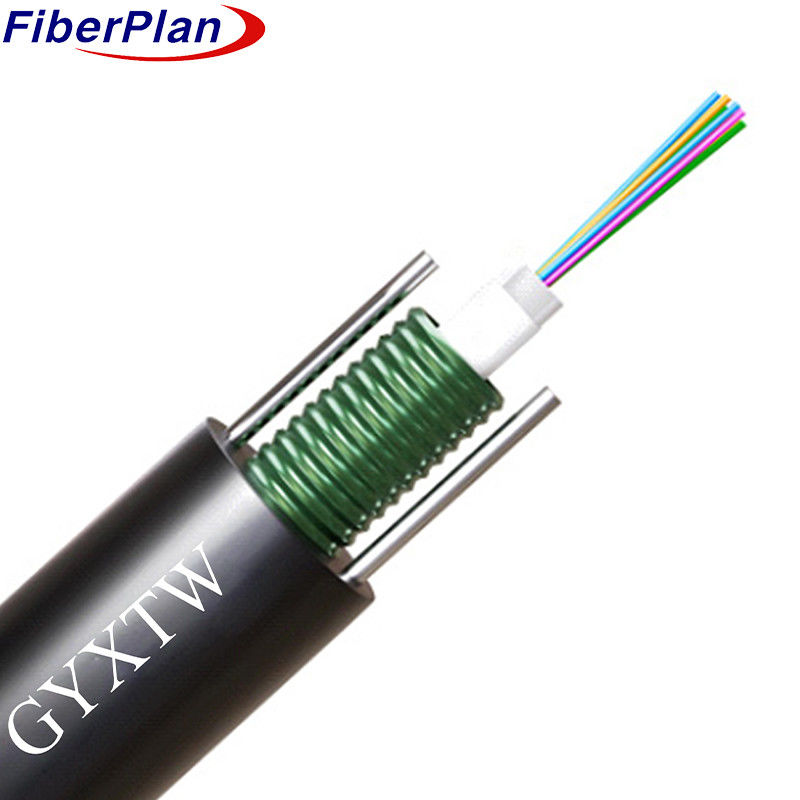

Cabos de fibra óptica GYXTW G652D de modo único blindados ao ar livre
Descrição
O cabo utiliza tubos de plástico de alto módulo que contêm as fibras, preenchidos com um resistente à água
uma camada de fita de aço ondulado, selada com um material que bloqueia a entrada de água,
O reforço é fornecido por fios de aço paralelos
Por fim, o cabo é revestido por uma bainha de polietileno (PE) protetora,
assegurar a resiliência ambiental global.
Aplicação
Destinado a instalações aéreas ou de conduta, o cabo satisfaz as exigências estruturais, ambientais e
A utilização de sistemas de controlo de desempenho é necessária para a sua utilização em ambientes externos.
Suspensos aéreamente ou colocados dentro de condutos, destinados a várias comunicações ou redes
finalidades.
Características
1.Construção resistente à temperatura:O cabo é concebido para manter uma resistência mecânica
O desempenho através de variações de temperatura, garantindo uma funcionalidade consistente em diversos
condições ambientais.
2Proteção da fibra: Resistente à hidrólise, tubo solto de alta resistência, combinado com um tubo especial
O composto de enchimento, fornece uma protecção vital para as fibras, assegurando a sua protecção crítica.
3.Força e flexibilidade combinadas:Reforçado por dois fios de aço paralelos, o cabo oferece uma
Uma combinação única de resistência à esmagamento e flexibilidade, aumentando a sua resistência à tração para uma fiabilidade duradoura.
4.Instalação sem esforço:Com um design compacto e leve, este cabo é concebido para
Para instalações fáceis e adaptáveis em várias aplicações, garantindo uma implantação fácil de usar.
Detalhes da construção do cabo
| Número de fibras | 0 ~ 24 núcleos | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Fios de aço | tamanho | 0.8mm | ||||||
| Número | 2 | |||||||
| Capa exterior | material | PE,HDPE,LDPE | ||||||
| Diâmetro | 7 ± 0,2 mm | |||||||
Cor de fibras
|
Número de fibras 8 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 1 ~ 24 | 8.0 mm+-0.3 mm | 65 kg/km+-10 kg | |||||
| Intervalo de temperatura | -40+70 | - Não. | |||||
| Min. raio de curvatura (mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius (mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração (N) |
A longo prazo | 1200 | |||||
| Min permitido Resistência à tração (N) |
Curto prazo | 1500 | |||||
| Operação temperatura (°C) |
-40+70 | ||||||
| Instalação temperatura (°C) |
-20+60 | ||||||
| Temperatura de armazenagem (°C) | -40+70 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
