Figura 8 Cabo de fibra óptica
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTC8Y |

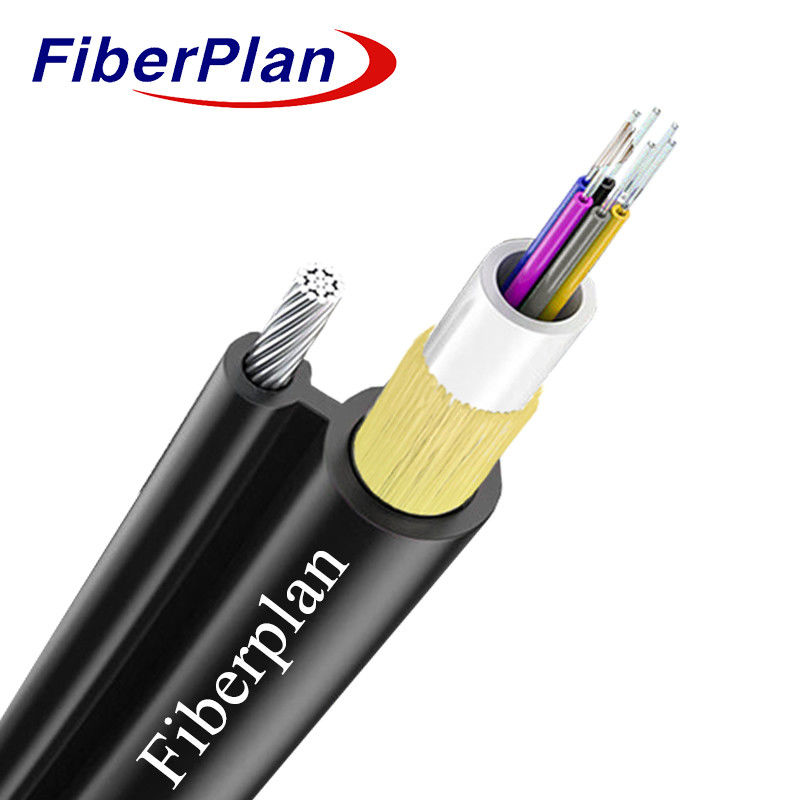

Figura 8 12 Cabos de fibra óptica GYXTC8Y com fio de aramida
Descrição
As fibras são feitas por fibras YoFC, Corning e Fiberhome.As fibras são alojadas dentro de um módulo elevado
um tubo solto de plástico, cheio de um composto resistente à água,e rodeado por Kevlar dentro da jaqueta exterior.
Esta secção do cabo, juntamente com os fios que servem comoO suporte, é finalizado com uma bainha de PE para criar uma figura
8 estrutura.
Aplicação
Esta especificação descreve os critérios gerais para um cabo óptico de tubo central autossustentável (Figura 8)
para instalações aéreas e aéreas.
Características
1 A resistência não metálica proporciona uma resistência excepcional às interferências eletromagnéticas.
2 O desenho de tubos soltos demonstrado garante um desempenho fiável.
3 Demonstra uma resistência mecânica e ambiental excepcional.
4 Oferece boa flexibilidade e capacidade de dobra.
5 Diâmetro exterior compacto, leve e fácil de instalar.
6 O reforço de Kevlar aumenta significativamente a resistência ao tração do cabo.
7 As fibras são feitas por fibras yofc, fibra corning e fibrahome.
Detalhes da construção do cabo
| Especificações | Detalhes |
|---|---|
| Número de fibras | 1 a 12 núcleos |
| Material de tubo solto | PBT |
| Diâmetro do tubo solto | 3.0 mm ± 0,2 mm |
| Diâmetro do arame de aço auto-sustentável | 1.6 mm |
| Diâmetro global do cabo | 4.0 mm × 6,0 mm |
| Peso do cabo por quilómetro | 45 kg/km |
Cor de fibras
| Número de fibras por tubo | 8 núcleos |
|---|---|
| 1 | Azul |
| 2 | Laranja |
| 3 | Verde |
| 4 | Castanho |
| 5 | Cinza |
| 6 | Branco |
| 7 | Vermelho |
| 8 | Negro |
| 9 | Amarelo |
| 10 | Violeta |
| 11 | Rosa |
| 12 | Aqua |
Características mecânicas do cabo
| Núcleo | Diâmetro do cabo | Peso |
|---|---|---|
| 1 a 12 | 4.0 x 6.0 | 45 kg/km |
| Parâmetro | Detalhes |
|---|---|
| Intervalo de temperatura | -40°C a +70°C |
| Min. raio de curvatura (a longo prazo) | 10D (D = Diâmetro do cabo) |
| Min. raio de curvatura (a curto prazo) | 20D (D = Diâmetro do cabo) |
| Min Força de tração admissível (a longo prazo) | 700N |
| Min Resistência à tração admissível (a curto prazo) | 1200 N |
| Temperatura de operação | -40°C a +70°C |
| Temperatura de instalação | -20°C a +60°C |
| Temperatura de armazenamento | -40°C a +70°C |
Características da fibra
| Estilo de fibra | Unidade | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza |
| Atenuação | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Não. | - Não. |
| Dispersão | 1550 nm | - Não. | ≤ 18 | - Não. | - Não. | - Não. |
| Dispersão | 1625 nm | - Não. | ≤ 22 | - Não. | - Não. | - Não. |
| Largura de banda | 850 nm | - Não. | - Não. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Não. |
| Largura de banda | 1300 nm | - Não. | - Não. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Não. |
| Comprimento de onda de dispersão zero | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Não. | - Não. | ≥1295, ≤1320 |
| Inclinação de dispersão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. |
| PMD Fibra individual máxima | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | |
| Valor de ligação de projeto PMD | PS ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. |
| Comprimento de onda de corte da fibra λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Não. | - Não. | - Não. |
| Comprimento de onda λcc do corte do cabo | nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. |
| Abertura numérica (NA) | - Não. | - Não. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Passo (média de medição bidirecional) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Irregularidades no comprimento e na ponta da fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parâmetro | Unidade | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuidade | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Diferença Coeficiente de reversão | dB/km | - O que é? | - O que é? | - O que é? | - O que é? | - O que é? |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | - Não. | - Não. | - Não. |
| Diâmetro do núcleo | μm | - Não. | - Não. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Diâmetro do revestimento | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Revestimento não circular | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diâmetro do revestimento | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Erro de concentração do revestimento/revestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Erro de concentração do núcleo/revestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curva (Rádio) | μm | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. |
