Figura 8 Cabo de fibra óptica
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTC8S |

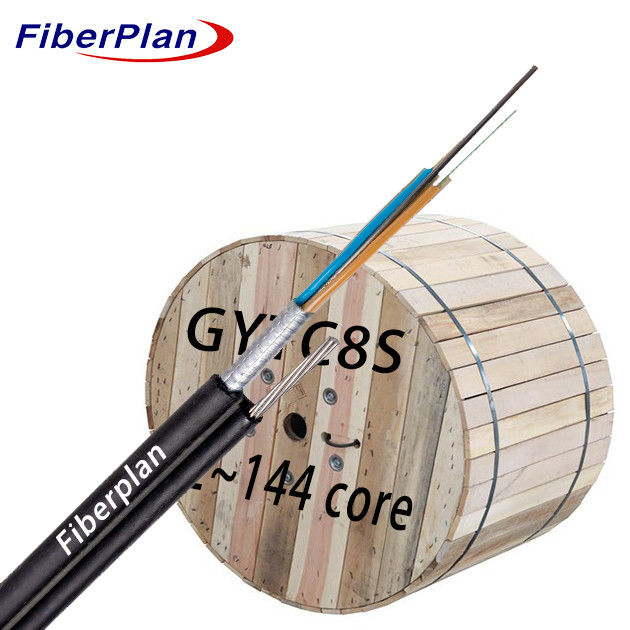

Fios de aço enrolados Figura 8 Cabo de fibra óptica Faixa de aço blindada GYTC8S
Descrição
As fibras ópticas estão alojadas num tubo plástico solto de elevado módulo, que é preenchido com um tubo resistente à água
No centro do núcleo, um fio de aço funciona como o membro de resistência metálica.
Os preenchimentos, são enrolados em torno deste elemento de resistência, formando um núcleo de cabo compacto e circular.
Esta secção do cabo, juntamente com os fios de cadeia que servem
O cabo é revestido por uma bainha de polietileno (PE), formando uma estrutura em forma de figura 8.
destinados a instalações aéreas autoportantes.
Aplicação
1 Concebido para instalações aéreas ou de tubulação, oferecendo opções de implantação versáteis.
2 Especificamente concebido para utilização ao ar livre, garantindo durabilidade em várias condições ambientais.
3 Ideal para comunicações de rede de longa distância e de área local, proporcionando opções de conectividade versáteis.
Características
1 Garante uma excelente resistência mecânica e resistência à temperatura.
2 Possui um robusto tubo solto resistente à hidrólise para maior resistência.
3 Incorpora um composto de enchimento de tubo especializado, salvaguardando a fibra com proteção crítica.
Detalhes da construção do cabo
| Número de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diâmetro do tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Espessura do tubo solto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diâmetro exterior (± 0,5 mm) | 5.4X8.6 - 15 anos.0 |
5.4X8.6 - 15 anos.0 |
5.4X8.6 - 15 anos.0 |
5.4X9.8 - Dezesseis.5 |
5.4X10.8 - Dezessete.5 |
5.4X12.2 - 19 anos.0 |
5.4X14.9 - Vinte e dois.0 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Bloqueio de água sistema |
Materiais | Gel de enchimento / fita de bloqueio de água | |||||
| Força central Membro |
Materiais | FRP | Diâmetro | 1.4 ((6-48) 2.0(72-144) |
|||
| Força mental Membro |
Materiais | Fios de aço enrolados | Tipo | 1.0 mm*7 | |||
| Armadura | Materiais | Tela de alumínio | |||||
| Galo | Materiais | PE | Tamanho (h*w) |
2.5*1,5 mm | |||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Características mecânicas e ambientais dos cabos
| Resistência à tração | A longo prazo ((N) | 3000N | |||||
| Curto prazo | 7000N | ||||||
| Carga de esmagamento | A longo prazo ((N) | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | |||
