| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTC8Y |

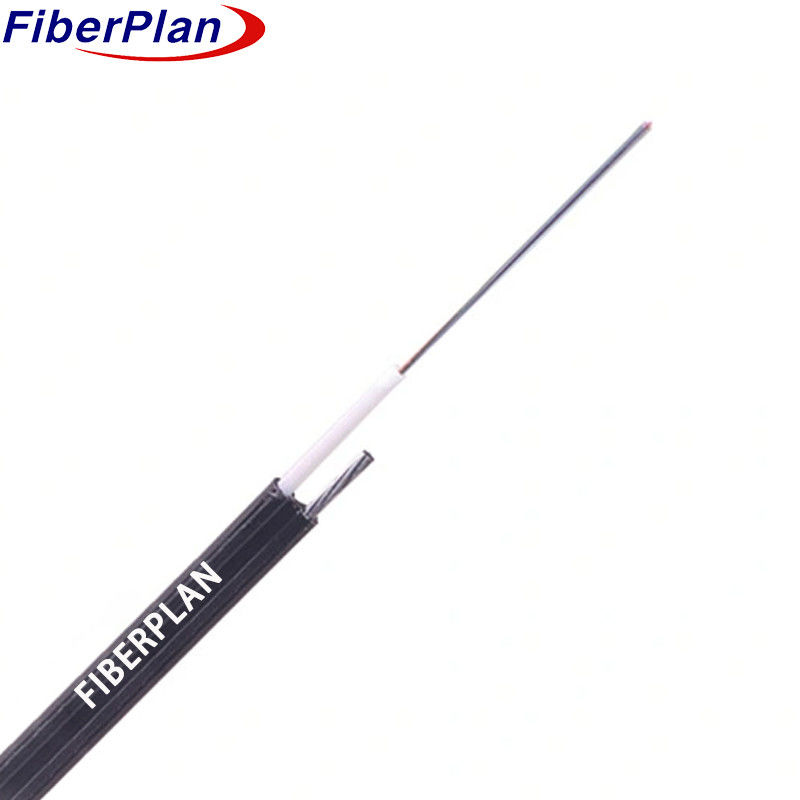

Figura 8 Cabos aéreos de fibra óptica
Descrição
Esta configuração de cabo tem fibras aninhadas dentro de um tubo solto feito de plástico de alto módulo, generosamente
Acompanhado por fios de suporte, este conjunto de cabos é finalizado com
uma bainha de PE, adoptando uma estrutura de figura 8.
Aplicação
1 Adaptado para utilização ao ar livre, garantindo resiliência em vários ambientes.
2 Especificamente concebidos para instalações aéreas e métodos de colocação de tubulações.
3 Ideal para facilitar as necessidades de comunicação de rede local e de longa distância.
Características
* Eficácia demonstrada através de um projeto comprovado de tubo solto.
* Força não metálica que proporciona capacidades anti-electromagnéticas excepcionais.
* Com características mecânicas e ambientais impressionantes.
* Flexível e capaz de dobrar mantendo um bom desempenho.
* Com um pequeno diâmetro exterior, tornando-o leve e fácil de instalar.
Detalhes da construção do cabo
| Contagem de fibras | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Tubos soltos | Materiais | PBT | Diâmetro | 2.8mm | |||
| Enchimento de tubos | Mateial | Composto de enchimento | |||||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Membro da força mental | Mateial | Fios de aço | Tamanho | 1.4 mm | |||
| Galo | Mateial | PE | Tamanho (h*w) |
1.5 mm*1.0 mm | |||
| Capa exterior | Materiais | PE | Cores | preto | |||
| Diâmetro | 3.8*6.5-12 (± 0,5) mm |
Espessura | 10,6 ± 0,05 mm | ||||
Características mecânicas e ambientais dos cabos
| Resistência à tração | A longo prazo | 600N | |||||
| Curto prazo | 1500 N | ||||||
| Carga de esmagamento | A longo prazo | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
