Figura 8 Cabo de fibra óptica
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTC8S |

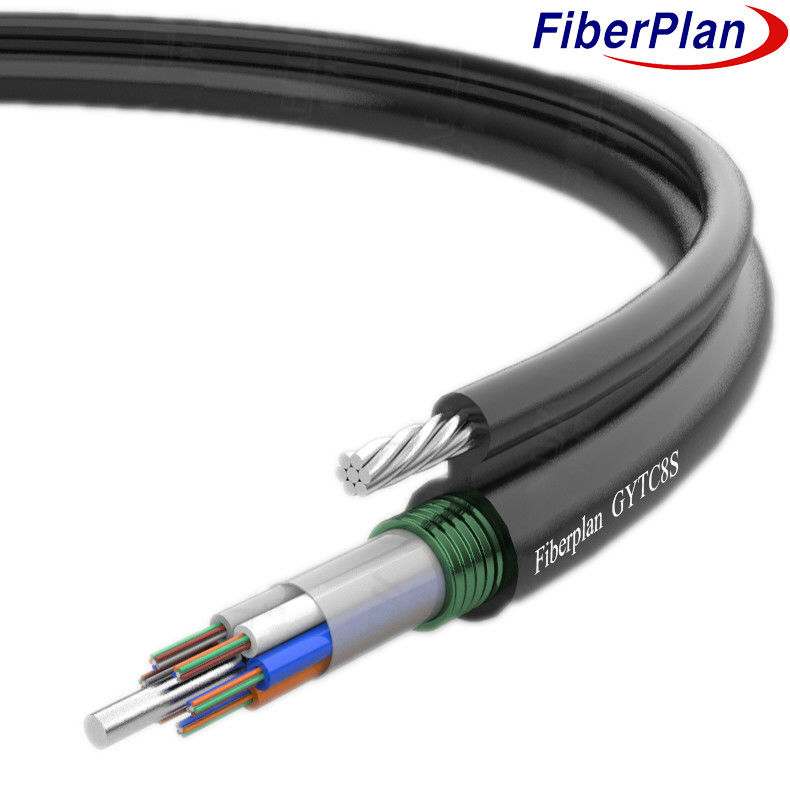

Figura 8 Cabo óptico autoportante de alto desempenho GYTC8S
Descrição
Este cabo contém fibras num tubo plástico solto de elevado módulo, cheio de composto resistente à água.
Os tubos e os enchimentos estão encalhados em torno dele, formando um cabo circular compacto.
Após a aplicação de PSP em torno do núcleo, esta seção, juntamente com suportar fios de cadeia, é incluído em
uma bainha de polietileno (PE), criando uma estrutura de figura 8.
Além disso, este cabo oferece um desempenho fiável nessas configurações.
Aplicação
1 Ideal para instalações aéreas e de tubulação, que permitam estes métodos específicos.
2 Adaptado para distribuição ao ar livre, garantindo resiliência em vários ambientes.
3 Suporta ligações de longa distância e comunicações de rede local, oferecendo ligações versáteis
opções de investimento.
Características
1 Demonstra uma resistência mecânica robusta e resistência à temperatura.
2 O projeto de tubos soltos de alta resistência à hidrólise garante durabilidade.
3 Um composto especializado de enchimento de tubos fornece proteção crítica às fibras.
4 Balanças de resistência ao esmagamento com flexibilidade para uso versátil.
A bainha de 5 PE protege o cabo da radiação UV prejudicial, aumentando a longevidade.
Detalhes da construção do cabo
| Número de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diâmetro do tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Espessura do tubo solto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diâmetro exterior (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Espessura da bainha exterior (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Bloqueio de água sistema |
Materiais | Gel de enchimento / fita de bloqueio de água | |||||
| Força central Membro |
Materiais | FRP | Diâmetro | 1.4 ((6-48) 2.0(72-144) |
|||
| Força mental Membro |
Materiais | Fios de aço enrolados | Tipo | 1.0 mm*7 | |||
| Armadura | Materiais | Tela de alumínio | |||||
| Galo | Materiais | PE | Tamanho (altura*peso) |
2.5*1,5 mm | |||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Características mecânicas e ambientais dos cabos
| Resistência à tração | A longo prazo ((N) | 3000N | |||||
| Curto prazo | 7000N | ||||||
| Carga de esmagamento | A longo prazo ((N) | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
