Figura 8 Cabo de fibra óptica
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTC8Y |

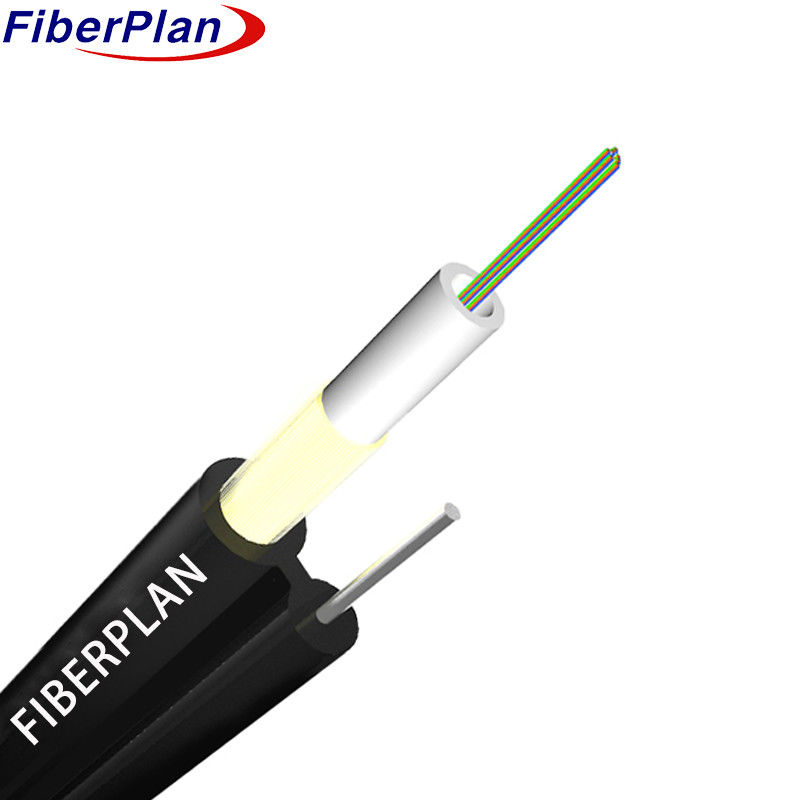

Figura 8 Cable óptico auto-suportado GYXTC8Y com fio de aramida
Descrição
As fibras são alojadas dentro de um tubo solto feito de plástico de alto módulo, cheio de um resistente à água
Além disso, o Kevlar está incorporado no interior da jaqueta exterior.
Os fios que servem como elementos de suporte, é finalizado com uma bainha de PE para criar uma estrutura figura 8.
Aplicação
Esta especificação descreve os critérios fundamentais para um cabo óptico de tubo central autoportante Figura 8
concebidos para instalações aéreas, em especial para utilização aérea.
Características
1 A resistência não metálica proporciona capacidades anti-electromagnéticas excepcionais.
2 O desenho de tubos soltos demonstrado garante um desempenho fiável.
3 Excelente resistência mecânica e ambiental.
4 Maior flexibilidade e capacidade de dobrar.
5 Diâmetro exterior compacto, leve e fácil de instalar.
6 O reforço de Kevlar aumenta significativamente a resistência ao tração do cabo.
Detalhes da construção do cabo
| Especificações | Detalhes |
|---|---|
| Número de fibras | 1 a 12 núcleos |
| Material de tubo solto | PBT |
| Diâmetro do tubo solto | 3.0 mm ± 0,2 mm |
| Diâmetro do arame de aço auto-sustentável | 1.6 mm |
| Diâmetro global do cabo | 4.0 mm × 6,0 mm |
| Peso do cabo por quilómetro | 45 kg/km |
Cor de fibras
|
Número de núcleos de fibra 8 por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua |
Características mecânicas do cabo
| Núcleo | Diâmetro do cabo | peso | |||||
| 1 ~ 12 | 4.0 x 6.0 | 45 kg/km | |||||
| Intervalo de temperatura | -40+70 | - Não. | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 700 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 1200 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -20 ~ +60 | ||||||
| Temperatura de armazenagem ((°C) | -40 ~ +70 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.3 | 9.2+/-0.3 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.6 | 10.4+/-0.6 | - Não. | - Não. | - Não. | |
| Abertura numérica (NA) | - Não. | - Não. | 0.200+/ -Não.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades no comprimento e na ponta da fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Parâmetro | Unidade | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| Discontinuidade | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Diferença Coeficiente de reversão | dB/km | ≤ 0.01 | ≤ 0.01 | - | - | - |
| Diâmetro do núcleo | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Diâmetro do revestimento | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Revestimento não circular | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diâmetro do revestimento | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Erro de concentração do revestimento/revestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Erro de concentração do núcleo/revestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curva (Rádio) | μm | ≤ 4 | ≤ 4 | - | - | - |
