| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTC8S |

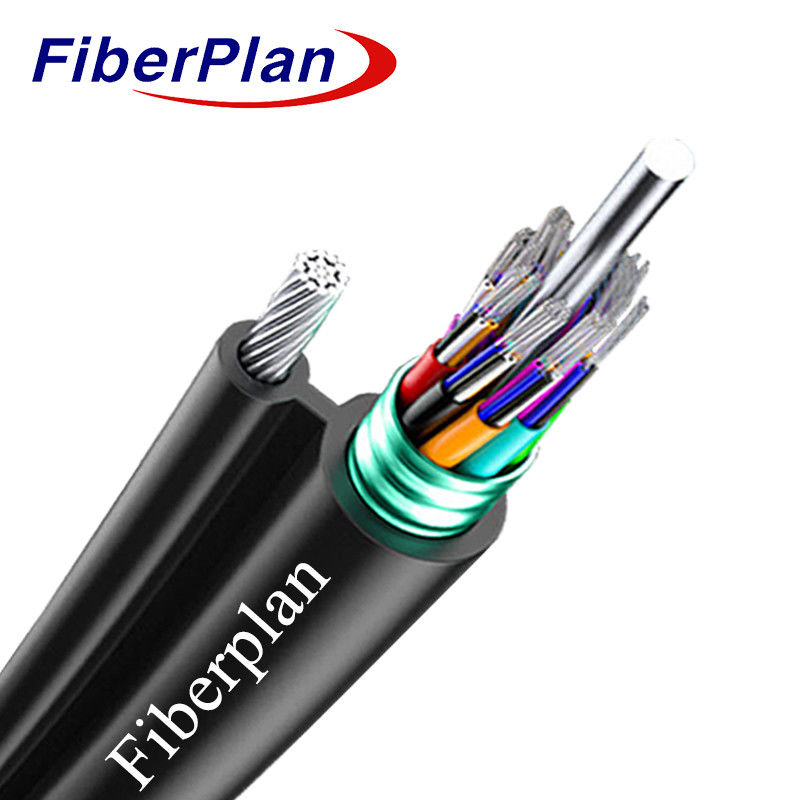

GYTC8S Cabos de fibra óptica auto-suportados
Descrição
As fibras de 250 μm estão fechadas dentro de tubos folhosos de plástico de alto módulo, preenchidos com um
Estes tubos são enrolados em alumínio, que permite uma maior compacidade e bloqueio longitudinal da água.
Com fios de suporte, são revestidos por um tecido de polietileno
(PE), formando uma estrutura na figura 8.
Aplicação
1 Distribuição ao ar livre, garantindo durabilidade em diversos ambientes.
2 Métodos de instalação versáteis, como instalações aéreas ou colocação de tubulações.
3 Facilitar as necessidades de comunicação de rede local e de longa distância.
Características
1 A resistência não metálica oferece excelentes capacidades anti-electromagnéticas.
2 A concepção dos tubos soltos garante um desempenho óptimo.
3 Demonstra uma resistência mecânica e ambiental excepcional.
4 Demonstra boa flexibilidade e capacidade de dobra.
5 Caracterizado por um pequeno diâmetro exterior, construção leve, facilitando a fácil instalação.
6 O núcleo do cabo é inteiramente preenchido para máxima protecção.
7 A fita de alumínio atua como uma barreira de umidade, aumentando a durabilidade.
Detalhes da construção do cabo
| Número de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rod de enchimento | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diâmetro do tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Espessura do tubo solto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diâmetro exterior (± 0,5 mm) | 5.4X8.6 - 15 anos.0 |
5.4X8.6 - 15 anos.0 |
5.4X8.6 - 15 anos.0 |
5.4X9.8 - Dezesseis.5 |
5.4X10.8 - Dezessete.5 |
5.4X12.2 - 19 anos.0 |
5.4X14.9 - Vinte e dois.0 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Bloqueio de água sistema |
Materiais | Gel de enchimento / fita de bloqueio de água | |||||
| Força central Membro |
Materiais | FRP | Diâmetro | 1.4 ((6-48) 2.0(72-144) |
|||
| Força mental Membro |
Materiais | Fios de aço enrolados | Tipo | 1.0 mm*7 | |||
| Armadura | Materiais | Tela de alumínio | |||||
| Galo | Materiais | PE | Tamanho (h*w) |
2.5*1,5 mm | |||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Características mecânicas e ambientais dos cabos
| Resistência à tração | A longo prazo ((N) | 3000N | |||||
| Curto prazo | 7000N | ||||||
| Carga de esmagamento | A longo prazo ((N) | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | |||
