Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTA53 |
Cabos ópticos para exterior de espessura superior a 5 mm, de espessura superior a 5 mm, de espessura superior a 5 mm
Descrição
A construção do cabo envolve fibras colocadas num tubo solto de plástico de alto módulo, cheio de um resistente à água
Um fio de aço, por vezes revestido com polietileno para cabos de alta contagem de fibras, atua como o metal
Tubos e preenchimentos são amarrados ao redor do membro de resistência para formar um compacto,
Este núcleo é preenchido com um composto para proteger contra a penetração de água, seguido de um
Por último, um PSP é aplicado longitudinalmente sobre a bainha interna, completando o processo.
um cabo com uma bainha exterior de PE.
Aplicação
* Adaptado para distribuição ao ar livre: Especificamente concebido para uso ao ar livre, este cabo foi concebido para resistir
Os desafios ambientais e garantir um desempenho fiável em cenários de distribuição ao ar livre.
* Adequado para instalação aérea, por conduta e enterrada direta: versátil em sua aplicação, o cabo é bem adequado para
vários métodos de instalação, incluindo a instalação aérea, a instalação de dutos e o enterro direto, proporcionando flexibilidade
no planeamento de infra-estruturas.
* Ideal para comunicações de rede de longa distância e de área local: quer para comunicações de longa distância
O cabo é concebido para satisfazer as exigências de ambos os cenários, garantindo que os sistemas de transmissão de dados sejam integrados no sistema de transmissão de dados.
Transmissão eficaz e eficiente de dados a diferentes distâncias.
Características
* Robusto desempenho mecânico e de temperatura: apresenta um desempenho fiável sob várias condições mecânicas
- O que é isso?tensões e condições de temperatura.
* Tubos soltos de alta resistência à hidrólise: Os tubos soltos, com propriedades de alta resistência, são:
resistente à hidrólise, garantindo a durabilidade prolongada do cabo.
* Composto especial de preenchimento de tubos para protecção de fibras: utiliza um composto de preenchimento especializado no interior do tubo.
tubo para fornecer proteção crítica às fibras ópticas.
* Resistência à esmagamento e flexibilidade: concebido para resistir a forças de esmagamento, mantendo a flexibilidade,
permitindo uma instalação versátil.*
* Medidas de concepção impermeáveis:
Um elemento de resistência central: o fio de aço serve como um elemento de resistência central.
B Enchimento do núcleo do cabo: 100% de enchimento do núcleo do cabo com um composto de enchimento aumenta a integridade hermética.
C Barreira de umidade APL: A aplicação de um polietileno laminado de alumínio (APL) serve como umidade
Barreira.
D PSP à prova de umidade: a aplicação longitudinal de polietileno (PSP) aumenta a resistência à umidade.
E Material anti-água: Incorpora materiais anti-água para garantir ainda mais a proteção contra a água
entrada.

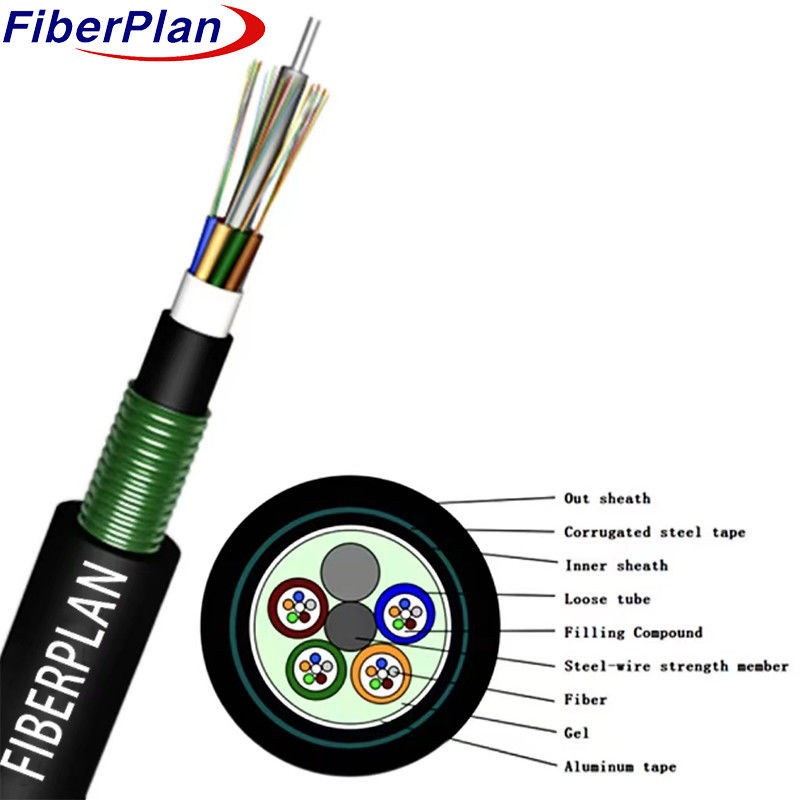

Detalhes da construção do cabo
| Número de fibras | 12 a 144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.3 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,1 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 140,0 ± 0,4 mm | 150±4 kg/km | |||||
| 48 núcleo | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 núcleo | 140,0 ± 0,4 mm | 205±4 kg/km | |||||
| 72 núcleos | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 núcleos | 17.1 ± 0,4 mm | 270 ± 4 kg/km | |||||
| 144 núcleos | 20.3±0,4 mm | 310±4 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
