| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTA53 |
Colete de proteção contra roedores GYFTA53
Descrição
A construção do cabo envolve a colocação de fibras de 250 μm num tubo solto de plástico de alto módulo, cheio de
com um composto resistente à água. Um elemento de resistência não metálico (FRP) está localizado no núcleo e tubos
Um polietileno laminado de alumínio (APL)
O núcleo do cabo é então coberto com uma fina bainha interna de PE, e o PSP é
Por fim, o cabo é completado com uma bainha externa de PE para protecção global.
Aplicação
* Adotado para distribuição ao ar livre e enterro direto, tornando-o adequado para instalação em ambientes ao ar livre.
* Adotado para sistemas de transmissão de energia por tronco, tornando-o adequado para energia eficiente de longa distância
Transmissão.
* Utilizado em redes de acesso e redes locais em locais de alta interferência eletromagnética, proporcionando confiabilidade
Conectividade em ambientes eletromagnéticos desafiadores.
Características
* Boa performance mecânica e de temperatura, garantindo um funcionamento fiável em várias condições.
* Um composto especial de enchimento de tubos garante uma protecção crítica da fibra, aumentando a sua durabilidade.
* Resistência e flexibilidade ao esmagamento, proporcionando ao cabo a capacidade de resistir a pressões externas e
adaptar-se a diferentes cenários de instalação.
* O PSP (Polyethylene Laminate) aumenta as capacidades à prova de umidade, protegendo o cabo da água
a entrada e a manutenção da integridade do desempenho.

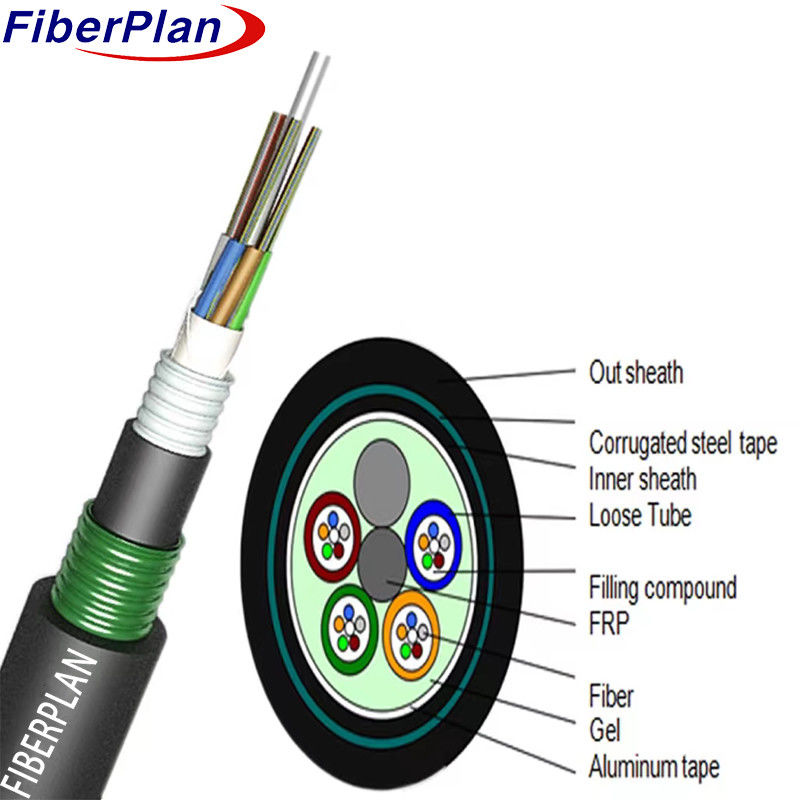

Detalhes da estrutura
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diâmetro do tubo solto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro da bainha interna (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diâmetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Enchimento de tubos | Materiais | Composto de enchimento | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Cordão de ruptura | Quantidade | 2pcs | Cores | Branco | |||
| Capa interna | Materiais | PE | Cores | Negro | |||
| Armadura | Materiais | Tela de aço ondulado | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 1000N | |||||
| Curto prazo | 3000N | ||||||
| Carga de esmagamento | A longo prazo | 3000N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | |||
