Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTA53 |

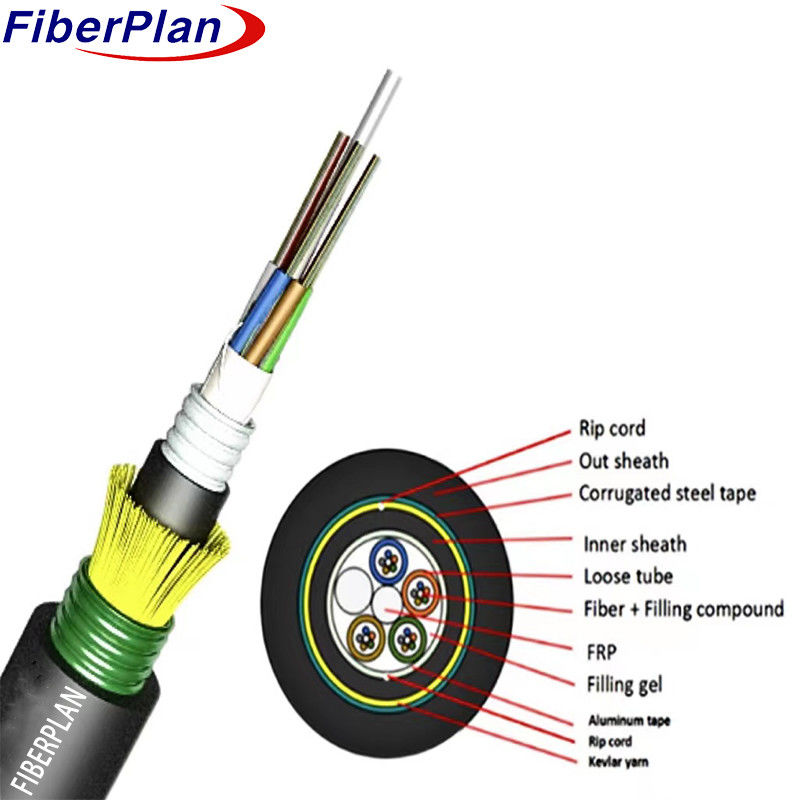

8 12 24F SM MM G652D Cable externo de enterro direto GYFTA53
Descrição
As fibras, de 250 μm cada uma, são alojadas num tubo solto de plástico de alto módulo, cheio de um líquido aquoso.
Um FRP (Fibra Reinforced Plastic) serve como o elemento de resistência não metálico na
Estes tubos, juntamente com os preenchimentos, são enrolados em torno do membro de força, formando um compacto e circular
Para proteger contra a entrada de água, um polietileno laminado de alumínio (APL) é aplicado ao redor do
o núcleo do cabo, seguido de uma fina bainha interna de PE. A resistência à tração é reforçada com uma camada de fios de kevlar, e
Após aplicação longitudinal de PSP (polietileno enfiado em polietileno), o cabo é completado com um PE exterior
- A carcaça.
Aplicação
* Adotado para distribuição ao ar livre e enterro direto: concebido para uso em distribuição ao ar livre e enterro direto
aplicações, garantindo durabilidade e desempenho fiável em condições ambientais variadas.
*Adaptado ao sistema de transmissão de potência por tronco: adequado para sistemas de transmissão de potência por tronco, com:
Transmissão de energia eficiente e fiável a longas distâncias.
*Rede de acesso e rede local em locais de interferência eletromagnética elevada: Ideal para utilização em locais de acesso
As redes e as redes locais situadas em ambientes de interferência eletromagnética elevada, garantindo
Conectividade resistente a interferências.
Características
* Bom desempenho mecânico e de temperatura: apresenta excelente resistência mecânica e temperatura
Resistência, garantindo um desempenho fiável em várias condições.
* Composto especial de enchimento de tubos que assegura uma protecção crítica das fibras: utiliza um composto de enchimento de tubos especializado
e para proporcionar uma protecção crucial às fibras, aumentando a sua durabilidade e longevidade.
* Resistência e flexibilidade ao esmagamento: concebido com resistência e flexibilidade ao esmagamento, permitindo a instalação em
ambientes desafiadores, mantendo a integridade estrutural.
* PSP que aumenta a resistência à humidade: a inclusão de PSP (polietileno-polietileno estruturado) aumenta a resistência à humidade.
As propriedades impermeáveis à humidade protegem ainda mais o cabo contra os factores ambientais.
Detalhes da estrutura
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diâmetro do tubo solto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro da bainha interna (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diâmetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Enchimento de tubos | Materiais | Composto de enchimento | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Cordão de ruptura | Quantidade | 2pcs | Cores | Branco | |||
| Capa interna | Materiais | PE | Cores | Negro | |||
| Armadura | Materiais | Tela de aço ondulado | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 1000N | |||||
| Curto prazo | 3000N | ||||||
| Carga de esmagamento | A longo prazo | 3000N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | |||
