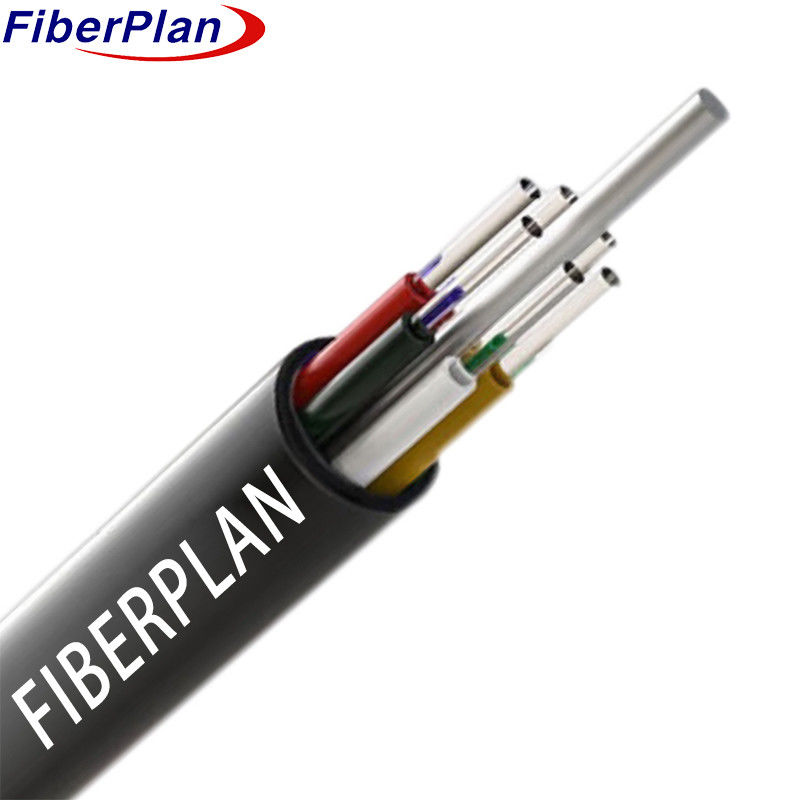

Cabo de tubo solto de alta resistência para redes locais
Descrição
O desenho do cabo envolve a colocação de fibras dentro de um tubo solto de plástico de alto módulo, cheio de um resistente à água
No centro do núcleo, um plástico reforçado com fibras (FRP) atua como um elemento de resistência não metálico.
Os tubos e os enchimentos são então enrolados em torno deste elemento central de resistência para formar um núcleo circular e compacto.
devido ao preenchimento do núcleo do cabo com o composto protetor contra a entrada de água, o cabo é finalizado com
uma bainha de PE.
Aplicação
1 Ideal para distribuição ao ar livre.
2 Adequado para sistemas de transmissão de potência de tronco.
3 Bem adaptado para redes de acesso e locais, em especial em locais com altas interferências eletromagnéticas.
Características
1 Demonstra excelente desempenho mecânico e de temperatura.
2 Utiliza um tubo solto de elevada resistência à hidrólise.
3 Utiliza um composto de enchimento de tubo especializado para a proteção de fibras críticas.
4 Possui resistência ao esmagamento e flexibilidade.
5 Assegura o preenchimento completo do núcleo do cabo com o composto de preenchimento.
Detalhes da estrutura
| Especificações |
6F |
12F |
24F |
36F |
48F |
72F |
96F |
144F |
| Número de fibras |
6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| Número de tubos |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| Fibras por tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
12 |
| Número da barra de enchimento |
4 |
4 |
1 |
2 |
1 |
0 |
0 |
0 |
| Diâmetro do tubo (± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
| Espessura do tubo solto |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| Diâmetro externo (± 0,2 mm) |
8.6 |
8.6 |
8.6 |
8.6 |
8.6 |
9.2 |
10.8 |
13.4 |
| Nome Espessura da jaqueta (± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Material de tubo solto |
PBT |
PBT |
PBT |
PBT |
PBT |
PBT |
PBT |
PBT |
| Cor do tubo solto |
Espectro padrão |
Espectro padrão |
Espectro padrão |
Espectro padrão |
Espectro padrão |
Espectro padrão |
Espectro padrão |
Espectro padrão |
| Material do membro de força central |
FRP |
FRP |
FRP |
FRP |
FRP |
FRP |
FRP |
FRP |
| Diâmetro do membro de força central |
1.4 mm (6-48F) |
1.4 mm (6-48F) |
1.4 mm (6-48F) |
1.4 mm (6-48F) |
1.4 mm (6-48F) |
2 mm (72-144F) |
2 mm (72-144F) |
2 mm (72-144F) |
| Camada |
- |
- |
- |
- |
- |
PE (apenas para 96F-144F) |
PE (apenas para 96F-144F) |
PE (apenas para 96F-144F) |
| Material da haste de enchimento |
PP |
PP |
PP |
PP |
PP |
- |
- |
- |
| Cor da haste de enchimento |
Negro |
Negro |
Negro |
Negro |
Negro |
- |
- |
- |
| Material do sistema de bloqueio de água |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
Gel de enchimento |
| Material da bainha exterior |
PE |
PE |
PE |
PE |
PE |
PE |
PE |
PE |
| Cor da bainha exterior |
Negro |
Negro |
Negro |
Negro |
Negro |
Negro |
Negro |
Desempenho mecânico e ambiental
| Imóveis |
A longo prazo |
Curto prazo |
| Resistência à tração |
600N |
1500 N |
| Carga de esmagamento |
300N/100mm |
1000N/100mm |
| Radius de dobra |
Dinâmica: 20D |
Estático: 10D |
| Especificações de temperatura |
Armazenamento: -20°C a +70°C |
Instalação: -10°C a +60°C |
Performance da fibra
| Estilo de fibra |
Unidade |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condição |
mm |
1310/1550 |
Outros produtos de limpeza |
Outros produtos de limpeza |
| Atenuação |
dB/km |
≤ 0,36/0.22 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Diâmetro do revestimento |
Um... |
125 ± 0.5 |
125 ±0.5 |
125 ±0.5 |
| Revestimento Não circular |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diâmetro do revestimento |
Um... |
242 ± 6 |
242 ± 6 |
242 ± 6 |
