Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYXTC8Y |

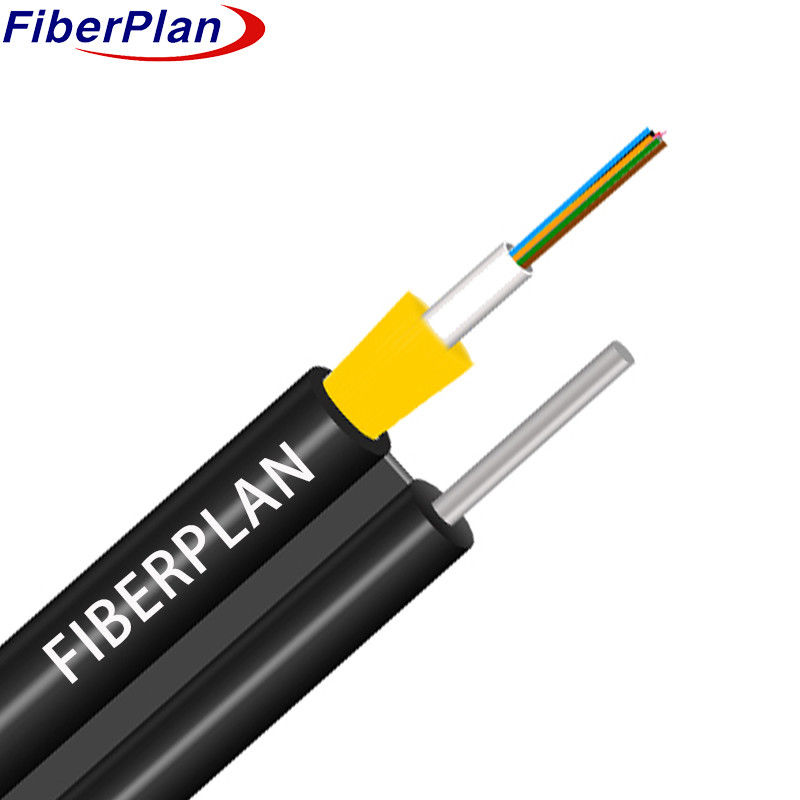

Cabos de fibra óptica aéreos de tubos soltos não metálicos com reforço Kevlar
Descrição
As fibras são colocadas dentro de um tubo solto de plástico de alto módulo, que é então preenchido com um tubo resistente à água
composto.O Kevlar está incorporado no revestimento externo desta parte do cabo, que é complementada
por fios de apoio.Por último, o conjunto é revestido por uma bainha de PE, formando uma estrutura da figura 8.
Aplicação
Esta especificação descreve os critérios gerais para um cabo óptico de tubo central autossustentável (Figura 8)
para instalações aéreas e aéreas.
Características
1 A resistência não metálica proporciona uma resistência excepcional às interferências eletromagnéticas.
2 O desenho de tubos soltos demonstrado garante um desempenho fiável.
3 Demonstra uma durabilidade mecânica e ambiental excepcional.
4 Oferece excelente flexibilidade e capacidade de dobragem.
5 Diâmetro exterior compacto, leve e fácil de instalar.
6 O reforço de Kevlar aumenta significativamente a resistência ao tração do cabo.
Detalhes da construção do cabo
| Especificações | Detalhes |
|---|---|
| Número de fibras | 1 a 12 núcleos |
| Material de tubo solto | PBT |
| Diâmetro do tubo solto | 3.0 mm ± 0,2 mm |
| Diâmetro do arame de aço auto-sustentável | 1.6 mm |
| Diâmetro global do cabo | 4.0 mm × 6,0 mm |
| Peso do cabo por quilómetro | 45± 2kg/km |
Cor de fibras
| Número de fibras por tubo | 8 núcleos |
|---|---|
| 1 | Azul |
| 2 | Laranja |
| 3 | Verde |
| 4 | Castanho |
| 5 | Cinza |
| 6 | Branco |
| 7 | Vermelho |
| 8 | Negro |
| 9 | Amarelo |
| 10 | Violet |
| 11 | Rosa |
| 12 | Aqua |
Características mecânicas do cabo
| Núcleo | Diâmetro do cabo | Peso |
|---|---|---|
| 1 a 12 | 4.0 x 6.0 | 45± 2kg/km |
| Parâmetro | Detalhes |
|---|---|
| Intervalo de temperatura | -40°C a +70°C |
| Min. raio de curvatura (a longo prazo) | 10D (D = Diâmetro do cabo) |
| Min. raio de curvatura (a curto prazo) | 20D (D = Diâmetro do cabo) |
| Min Força de tração admissível (a longo prazo) | 700N |
| Min Resistência à tração admissível (a curto prazo) | 1200 N |
| Temperatura de operação | -40°C a +70°C |
| Temperatura de instalação | -20°C a +60°C |
| Temperatura de armazenamento | -40°C a +70°C |
Características da fibra
| Estilo de fibra | Unidade | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza |
| Atenuação | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Não. | - Não. |
| Dispersão | 1550 nm | - Não. | ≤ 18 | - Não. | - Não. | - Não. |
| Dispersão | 1625 nm | - Não. | ≤ 22 | - Não. | - Não. | - Não. |
| Largura de banda | 850 nm | - Não. | - Não. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Não. |
| Largura de banda | 1300 nm | - Não. | - Não. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Não. |
| Comprimento de onda de dispersão zero | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Não. | - Não. | ≥1295, ≤1320 |
| Inclinação de dispersão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. |
| PMD Fibra individual máxima | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | |
| Valor de ligação de projeto PMD | Não, não.2·km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. |
| Comprimento de onda de corte da fibra λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Não. | - Não. | - Não. |
| Comprimento de onda λcc do corte do cabo | nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. |
| Abertura numérica (NA) | - Não. | - Não. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Passo (média de medição bidirecional) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Irregularidades no comprimento e na ponta da fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parâmetro | Unidade | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuidade | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Diferença Coeficiente de reversão | dB/km | - O que é? | - O que é? | - O que é? | - O que é? | - O que é? |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | - Não. | - Não. | - Não. |
| Diâmetro do núcleo | μm | - Não. | - Não. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Diâmetro do revestimento | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Revestimento não circular | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diâmetro do revestimento | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Erro de concentração do revestimento/revestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Erro de concentração do núcleo/revestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curva (Rádio) | μm | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. |
