Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFXTY |

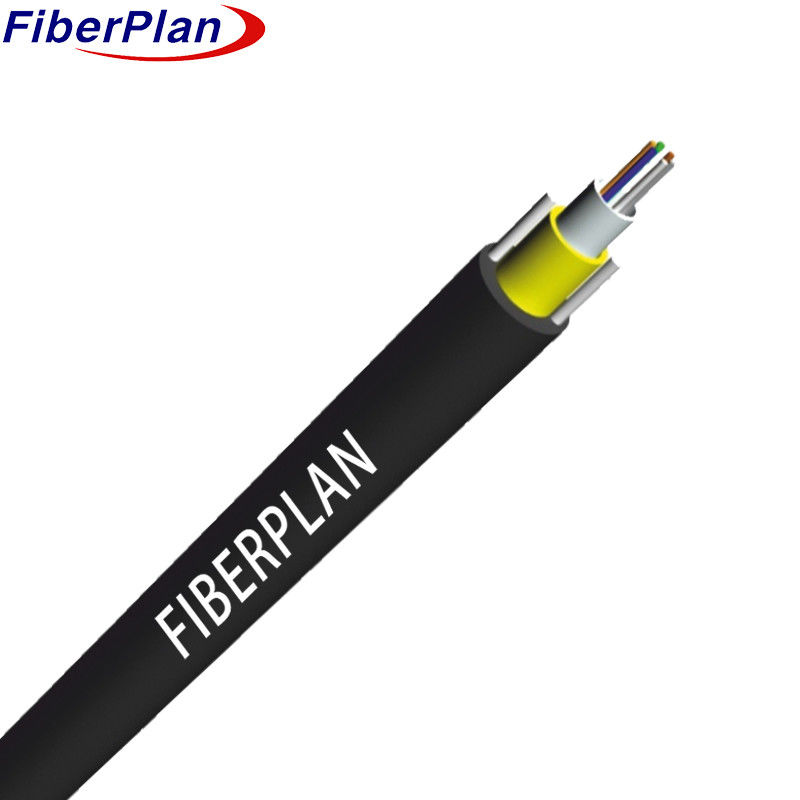

Cabos de fibra óptica Unitube reforçados com FRP 2 ~ 24F resistentes à água
Descrição
Um conjunto protetor mantém as fibras dentro de um tubo flexível feito de um plástico durável e de alta resistência.
Este tubo é preenchido com um composto especial resistente à infiltração de água.
Além disso, dois tubos paralelos reforçados com fibra de vidro são instalados no interior do tubo.
Os elementos de plástico (FRP) são posicionados em ambos os lados do conjunto para um apoio estrutural adicional.
é então finalizado com uma robusta bainha externa de polietileno (PE) para proteção geral.
Aplicação
A presente especificação abrange os requisitos gerais do cabo central de tubo solto exterior para antena ou conduta.
Características
· Bom desempenho mecânico e de temperatura.
· Tubos soltos de alta resistência resistentes à hidrólise.
· Compostos especiais de enchimento de tubos garantem uma protecção crítica da fibra.
· Resistência à esmagamento e flexibilidade.
· O FRP garante a resistência à tração.
• Diâmetro pequeno, peso leve e instalação amigável.
Detalhes da estrutura
| Contagem de fibras | 2F-24F | ||||||
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Diâmetro | 20,6 ± 0,1 mm | Espessura | 0.5 ± 0,05 mm | ||||
| Membro da força | Materiais | FRP | Diâmetro | Φ1,0 mm | |||
| Capa exterior | Materiais | MDPE/HDPE | Cores | Negro | |||
| Diâmetro | 7.1±0,5 mm | Espessura | 2.0±0.2 mm | ||||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 400 N | |||||
| Curto prazo | 800N | ||||||
| Carga de esmagamento | A longo prazo | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Desempenho da fibra
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.2 | 125 ± 0.2 | 125 ± 0.2 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
