Cabos de fibra óptica ADSS reforçados com fios de Kevlar de bainha dupla
Descrição

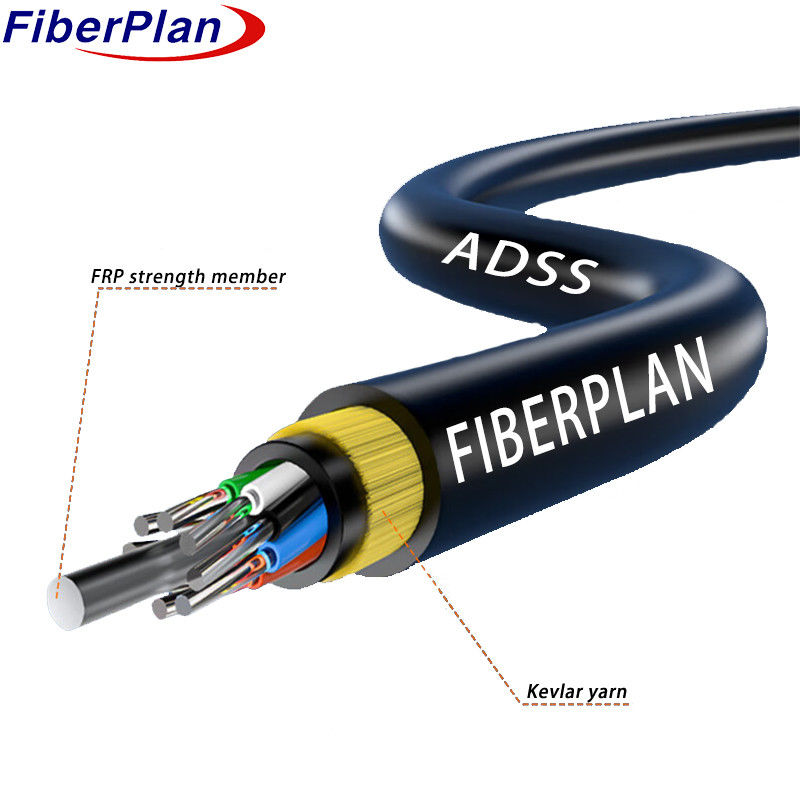

O cabo ADSS (All-Dielectric Self-Supporting) é constituído por tubos soltos.
tubos de plástico de módulo, preenchidos com um composto resistente à água.
em torno de um elemento de resistência central não metálico feito de FRP (Fibra Reforçada de Plástico), criando uma
Núcleo de cabo circular. O núcleo é preenchido com um composto de enchimento e coberto por um polietileno fino (PE) interior
Em seguida, uma camada de fios de aramida é aplicada sobre a bainha interna para reforço.
Finalmente, o cabo é completado com uma bainha externa de polietileno (PE) ou anti-tracking (AT).
Aplicação
1 A concepção dos cabos ADSS deve ter em conta as condições em tempo real das linhas aéreas de energia.
O revestimento exterior de 2 PE é utilizado para linhas de energia abaixo de 110 kV, enquanto o revestimento externo de AT é utilizado para 110 kV e 110 kV.
acima.
3 O projeto específico da quantidade de aramida e do processo de enxaguamento atende efetivamente aos diferentes requisitos de envergadura.
Características
1 Permite a instalação sem necessidade de desligamento de energia.
2 Leve e de pequeno diâmetro, reduzindo o estresse do gelo, do vento, da torre e das cargas de apoio.
3 Projetado para uma vida útil de 30 anos.
4 Demonstra forte resistência à tração e resistência à temperatura para um desempenho fiável.
Detalhes da construção do cabo
| Número de fibras | Núcleo 24-144 | |||||||
| Corda de enchimento | 2.0 mm | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | FRP/FRP com PE | ||||||
| tamanho | 2.1 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Enchimento | Tubos de PP/ PVC | |||||||
| Capa interna | material | PE | ||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2mm (exterior/interior) | |||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 11 ± 0,2 mm | |||||||
Cor de fibras
|
Número de fibras 8 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | Peso | |||||
| 2 núcleos a 60 núcleos | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 núcleo | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 núcleo | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 núcleo | 16.5 ± 0,2 mm | 240 ± 3 kg/km | |||||
| Tensão de trabalho máxima diária | 88kN | ||||||
| Max. Tensão de trabalho admissível | 32.7KN | ||||||
| Modulo de elasticidade | 37KN/mm2 | ||||||
| Min. raio de curvatura ((mm) | Operação | 240 mm | |||||
| Instalação | 390 mm | ||||||
| Carga extra | Carga extra 0,5% ~ 0,7% | ||||||
| Gelado | 5 mm | ||||||
| Velocidade do vento | 35 m/s | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
