Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTS53 |
GYTS53 Fibra óptica para exterior Cable de enterro direto camada tubo solto
Descrição
As fibras residem dentro de tubos de plástico de alto módulo, fortificados com um composto resistente à água.
No centro, um fio de aço, possivelmente revestido de polietileno para variantes com elevado número de fibras, serve como um estrato metálico.
Os tubos e os enchimentos envolvem o elemento de resistência, formando uma caixa compacta e circular.
Para proteger contra a água, o núcleo é preenchido com um composto protetor e revestido por uma fina camada interna de PE.
Após aplicação de PSP (polietileno tereftalato), o cabo é completado com uma bainha externa de PE.
Aplicação
* Personalizado para utilização ao ar livre, apto a suportar diversas condições ambientais.
* A versatilidade permite a sua utilização em instalações aéreas, de conduta e de enterro directo.
* Adaptado tanto para comunicações de longa distância como para conectividade de redes de área local, proporcionando adaptabilidade para
exigências de comunicação variadas em ambientes externos.
Características
1 Forte desempenho mecânico e de temperatura: resistência e resiliência robustas em temperaturas para uma operação confiável.
2 Tubos soltos resistentes à hidrólise de alta resistência: Tubos duráveis protegem os componentes contra danos causados pela hidrólise.
3 Composto especial de enchimento de tubos: composto específico melhora a durabilidade e o desempenho da fibra.
4 Resistência à esmagamento e flexibilidade: equilibra a resistência à pressão com a adaptabilidade da instalação
5 Medidas de concepção impermeáveis:
* Membro da força central do fio de aço
* Enchimento completo de tubos e núcleo de cabo
* Barreira de umidade APL
* PSP para resistência à umidade
* Material de bloqueio de água

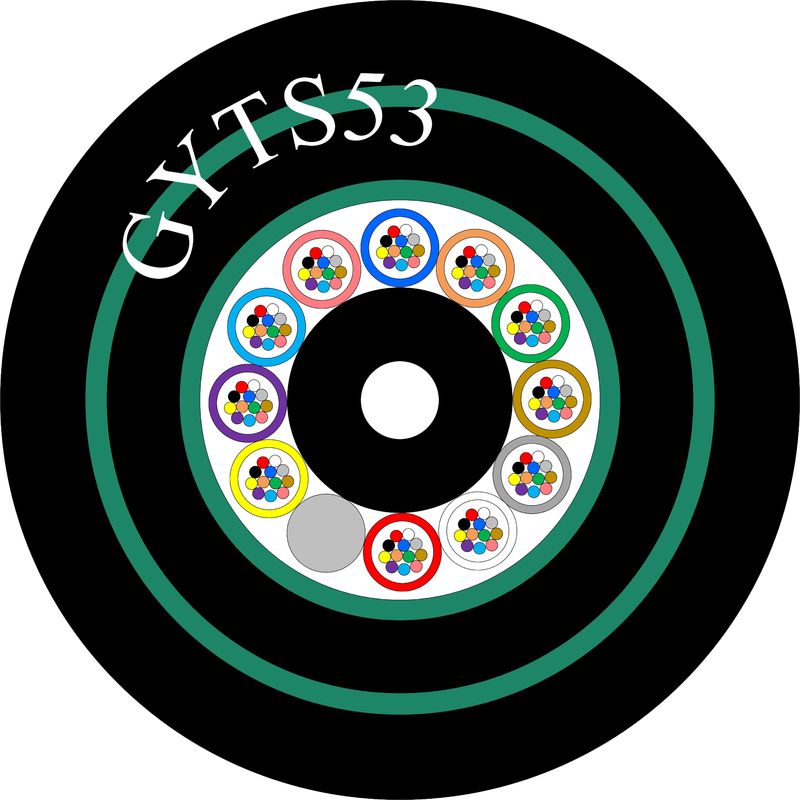

Detalhes da construção do cabo
| Número de fibras | 12 a 144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.3 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,1 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 140,0 ± 0,4 mm | 150±4 kg/km | |||||
| 48 núcleo | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 núcleo | 140,0 ± 0,4 mm | 205±4 kg/km | |||||
| 72 núcleos | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 núcleos | 17.1 ± 0,4 mm | 270 ± 4 kg/km | |||||
| 144 núcleos | 20.3±0,4 mm | 310±4 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
