Figura 8 Cabo de fibra óptica
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTC8A |

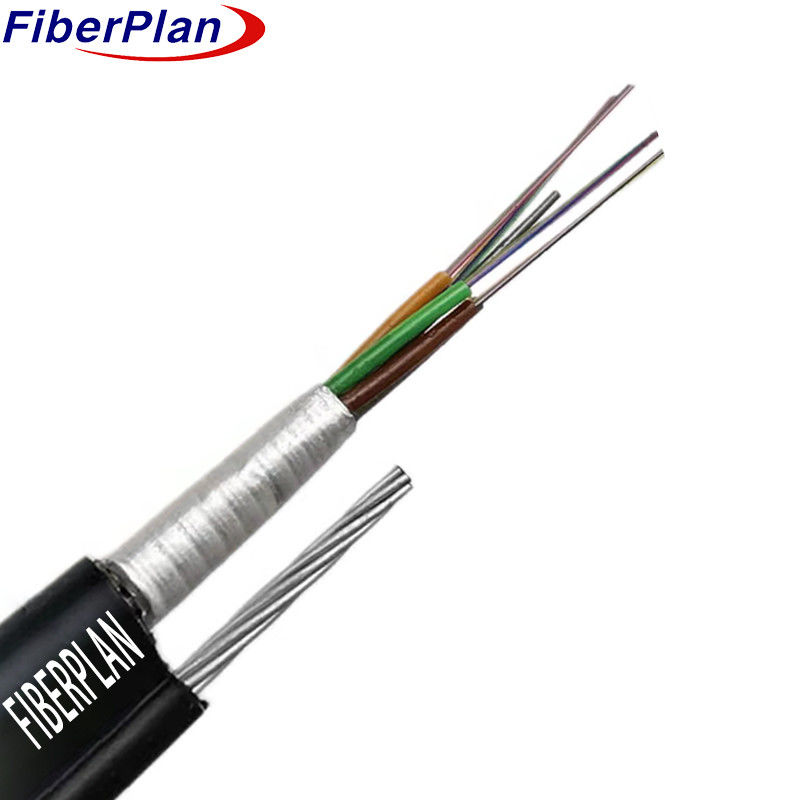

GYFTC8A 24 núcleo reforçado por arame de aço galvanizado
Descrição
O cabo é composto por fibras de 250 μm alojadas em tubos de plástico de alta resistência preenchidos com um composto resistente à água.
Estes tubos, preenchidos com impermeabilização para bloqueio de água compacto e longitudinal, são então envolvidos em alumínio.
Esta secção, incluindo os fios de suporte, está encerrada numa bainha de polietileno (PE), criando uma figura
8 estrutura.
Aplicação
1 Concebido para utilização ao ar livre, garantindo durabilidade em várias condições.
2 Suporta eficazmente a comunicação em rede local e de longa distância.
Características
1 Dispersão e atenuação minimizadas para uma qualidade superior do sinal.
2 Projeto de precisão com comprimento de fibra controlado e filamentos distintos para excepcionais condições mecânicas e
Resiliência ambiental.
3 Forte capacidade de interferência anti-electromagnética.
4 Design compacto, leve e auto-sustentável para uma fácil instalação.
Detalhes da estrutura
| Contagem de fibras | 12F | ||||||
| Fibras SM | Tipo de fibra | G652D |
Concentração Erro de tricicidade |
≤ 0,5um | |||
| MFD | 80,6 ‰ 9,8 um | revestimento não circularidade |
≤ 0,68% | ||||
| Diâmetro do revestimento | 125±0,7um | Cor de fibras | 12 cores |
||||
| Reservatório solto | Materiais | PBT | Cores | 3 cores | |||
| Diâmetro | 2.0±0.04 mm | Espessura | 00,4 ± 0,04 mm | ||||
| Rodas de enchimento | Materiais | PP | Cores | Branco | |||
| Diâmetro | 2.0 | Quantidade | 2 | ||||
| Membro da força | Diâmetro | FRP | Diâmetro | Φ2,0 mm | |||
| Cabos auto-suportados | Diâmetro | Arame galvanizado de aço | Diâmetro | 1.2*7-3.6mm | |||
| Galo | Espessura | 2X2,5 ((±0,4) mm | |||||
| Sistema de bloqueio de água | Diâmetro | fita de bloqueio de água | |||||
| Armadura | Diâmetro | Tela de alumínio | |||||
| Capa exterior | Diâmetro | PE | Cores | Bloqueio | |||
| Diâmetro | 6.6 ((± 0,2) mm × 11,5 ((± 0,4) mm | Espessura | 2.0±0.05 mm | ||||
Desempenho mecânico e ambiental
| Resistência à tração | Max. - O quê? | 5000 N | |||||
| carga de esmagamento | Max. - O quê? | 1000N/100mm | |||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura | -20°C+70°C | ||||||
Desempenho da fibra
| Estilo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | ||||
| Atenuação | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diâmetro do revestimento | Um... | 125 ± 0.7 | 125 ± 0.7 | 125 ± 0.7 | ||||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diâmetro do revestimento | Um... | 243 ± 5 | 243 ± 5 | 243 ± 5 | ||||
