Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTY53 |

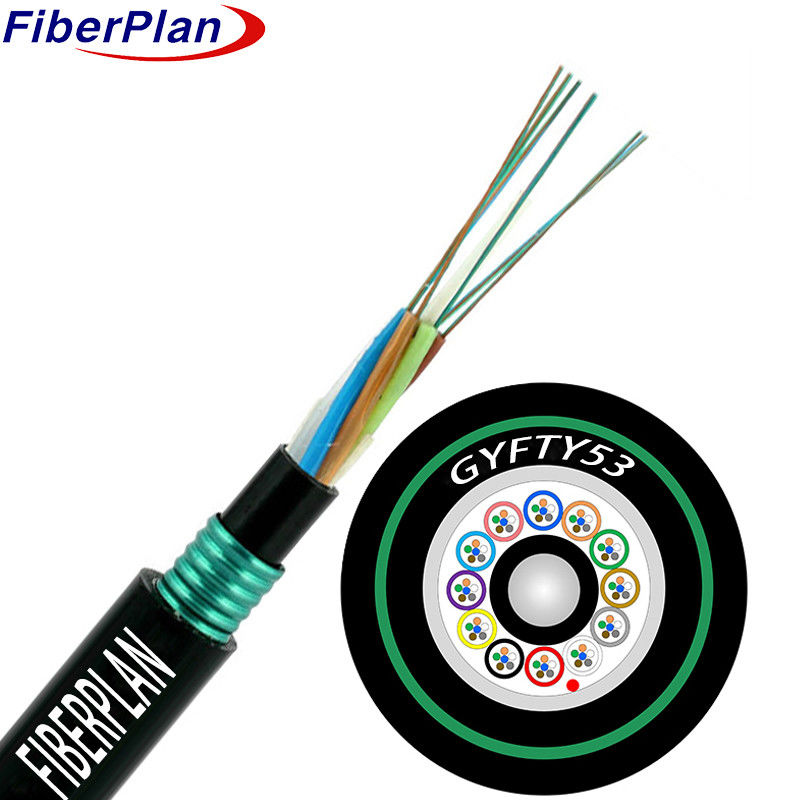

Utilização ao ar livre com protecção anti-roedores para enterro directo GYFTY53
Descrição
A estrutura do cabo envolve fibras alojadas num tubo de plástico de alta resistência, cheio de um composto resistente à água.
No núcleo, um plástico reforçado por fibras (FRP), por vezes revestido de polietileno (PE) para cabos de alta contagem de fibras,
Os tubos e os enchimentos são enrolados em torno deste elemento de resistência, formando uma co-
Este núcleo é protegido da penetração de água por uma fita de bloqueio de água, coberta com uma fina
A partir daí, uma camada de PSP é aplicada longitudinalmente sobre a bainha interna, e o cabo é finalizado com uma camada de fibra de vidro.
de proteção adicional.
Aplicação
★ Concebido para distribuição ao ar livre e enterro direto, garantindo durabilidade em várias condições.
★ Adaptado para sistemas de transmissão de energia de tronco, otimizando a eficiência da transferência de energia.
★ Ideal para acesso e redes locais em áreas com alta interferência eletromagnética, garantindo uma conectividade fiável
em meio a ambientes desafiadores.
Características
1 Robusta resistência mecânica e estabilidade térmica.
2 Construção de tubos soltos de alta resistência resistentes à hidrólise.
3 Proteção crítica da fibra assegurada por um composto de enchimento de tubo especializado.
4 Balanças de resistência ao esmagamento com flexibilidade para uso versátil.
5 Núcleo de cabo totalmente preenchido com composto de enchimento de tubo solto para maior proteção.
6 camada PSP reforçando a resistência à umidade para maior durabilidade.
Detalhes da estrutura
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diâmetro do tubo solto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro da bainha interna (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diâmetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Enchimento de tubos | Materiais | Composto de enchimento | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Cordão de ruptura | Quantidade | 2pcs | Cores | Branco | |||
| Capa interna | Materiais | PE | Cores | Negro | |||
| Armadura | Materiais | Tela de aço ondulado | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 1000N | |||||
| Curto prazo | 3000N | ||||||
| Carga de esmagamento | A longo prazo | 3000N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | |||
