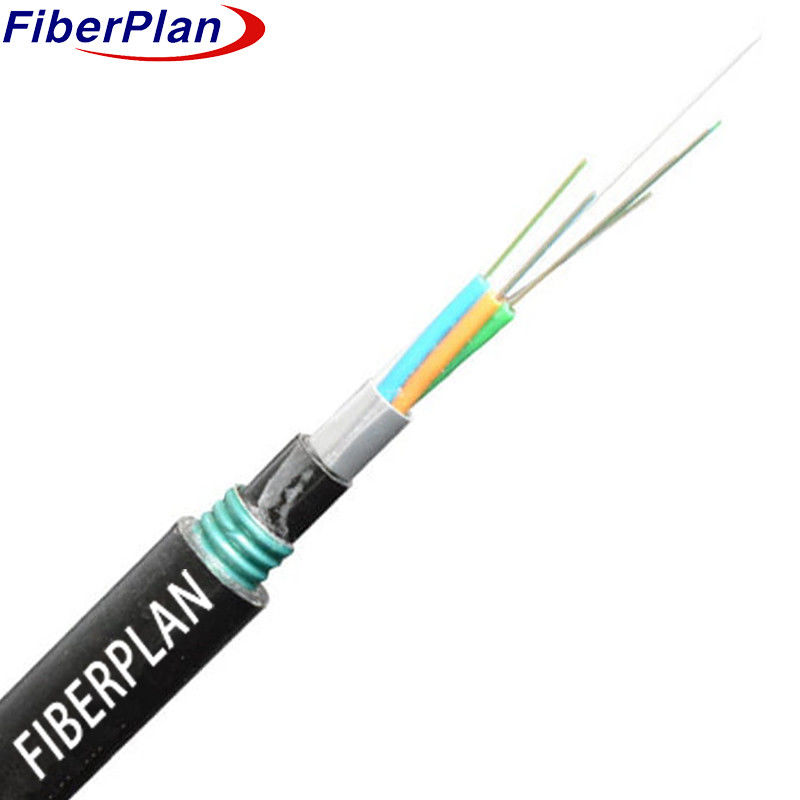

12C SM MM G652D Cable de fibra óptica multimodo externo de enterro directo GYFTA53
Descrição
Este cabo de fibra óptica emprega um projeto de tubo solto e de alta resistência para abrigar fibras de 250 μm num
Estes tubos são preenchidos com um composto à prova d'água e rodeados por uma
Os tubos e os enchimentos formam uma estrutura de cabo compacta.
Para proteger contra a entrada de água, um polietileno laminado de alumínio (APL) é aplicado ao redor do cabo
Em seguida, é adicionada uma fina bainha interna de PE, reforçada com uma camada de fios de kevlar para aumentar a temperatura.
A camada final do cabo inclui um PSP aplicado longitudinalmente para resistência à umidade e é
revestido por uma bainha exterior de PE para protecção global.
Aplicação
1 Ideal para utilização ao ar livre, incluindo instalações de enterro directo.
2 Adequado para sistemas de transmissão de potência de tronco.
3 Projetado para acesso e redes locais em zonas de interferência eletromagnética elevada.
Características
1 Desempenho mecânico e de temperatura robusto, garantindo a fiabilidade em condições variáveis.
2 Um composto especial de enchimento de tubo protege as fibras de modo crucial.
3 Equilibra a resistência ao esmagamento com flexibilidade para uma instalação versátil.
4 A aplicação de PSP aumenta a resistência à umidade, aumentando a durabilidade do cabo.
Detalhes da estrutura
| NO. de fibras |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Número de tubos |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| Fibras por tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Rodas de enchimento |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Diâmetro do tubo solto
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Diâmetro da bainha interna
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Diâmetro exterior
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Espessura do diâmetro de saída
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tubos soltos |
Materiais |
PBT |
Cores |
Espectro padrão |
| Rodas de enchimento |
Materiais |
PP |
Cores |
Negro |
| Enchimento de tubos |
Materiais |
Composto de enchimento |
| Membro da força central |
Materiais |
FRP |
Diâmetro |
2.0 mm |
| Sistema de bloqueio de água |
Materiais |
fita adesiva anti-água / gel de enchimento |
| Cordão de ruptura |
Quantidade |
2pcs |
Cores |
Branco |
| Capa interna |
Materiais |
PE |
Cores |
Negro |
| Armadura |
Materiais |
Tela de aço ondulado |
| Capa exterior |
Materiais |
PE |
Cores |
Negro |
Desempenho mecânico e ambiental
| Resistência à tração |
A longo prazo ((N) |
1000N |
| Curto prazo |
3000N |
| Carga de esmagamento |
A longo prazo |
3000N/100mm |
| Curto prazo |
1000N/100mm |
| Radius de curvatura |
Dinâmica |
20D |
| Estática |
10D |
| Temperatura de instalação |
-10°C+60°C |
| Temperatura de armazenamento |
-40°C+70°C |
Características das fibras
| Tipo de fibra |
Unidade |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condição |
mm |
1310/1550 |
Outros produtos de limpeza |
Outros produtos de limpeza |
| Atenuação |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diâmetro do revestimento |
Um... |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diâmetro do revestimento |
Um... |
242±3 |
242±3 |
242±3 |
