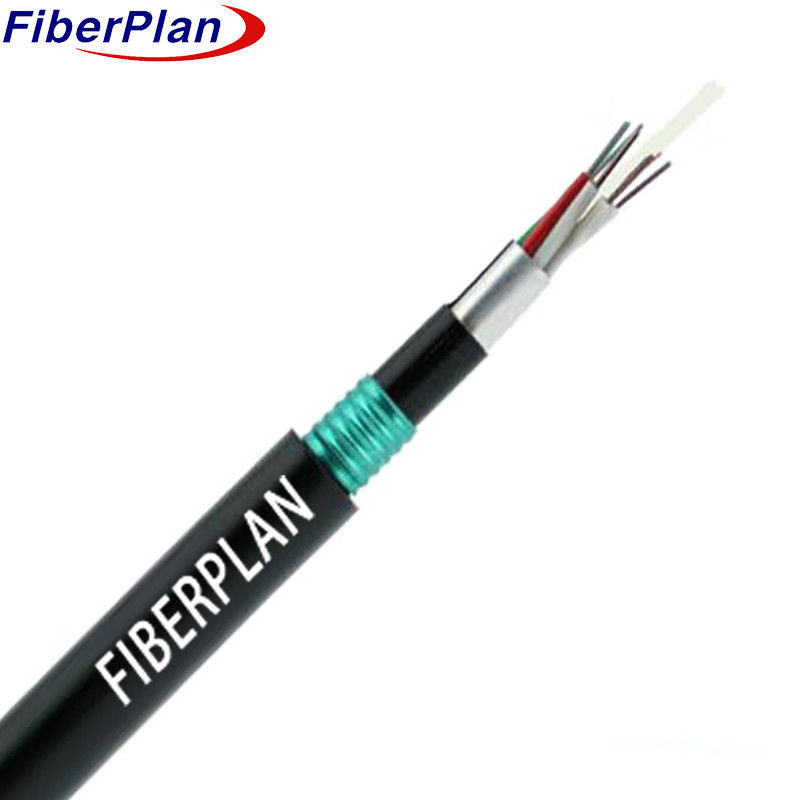

Cabos blindados para exterior de alto módulo, tubos soltos de plástico GYFTA53
Descrição
As fibras de 250 μm são alojadas num tubo solto de plástico de elevado módulo, cheio de um composto resistente à água.
Um núcleo de FRP não metálico serve como o elemento central de resistência, em torno do qual os tubos e os preenchimentos são
Uma camada de APL protege o núcleo da água, seguido por um PE fino
Fios de Kevlar aumentam a resistência à tração, cobertos por uma camada de PSP e finalizados com uma camada externa de PE
- A carcaça.
Aplicação
1 Ideal para utilização ao ar livre, incluindo instalações de enterro directo.
2 Adequado para sistemas de transmissão de potência de tronco.
3 Projetado para acesso e redes locais em zonas de interferência eletromagnética elevada.
Características
1 Excelente resistência mecânica e à temperatura.
2 Um composto especializado de enchimento de tubos garante a proteção vital das fibras.
3 Balanças esmagam a resistência com flexibilidade.
4 A camada PSP aumenta a resistência à umidade para maior durabilidade.
Detalhes da estrutura
| NO. de fibras |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Número de tubos |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| Fibras por tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Rodas de enchimento |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Diâmetro do tubo solto
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Diâmetro da bainha interna
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Diâmetro exterior
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Espessura do diâmetro de saída
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tubos soltos |
Materiais |
PBT |
Cores |
Espectro padrão |
| Rodas de enchimento |
Materiais |
PP |
Cores |
Negro |
| Enchimento de tubos |
Materiais |
Composto de enchimento |
| Membro da força central |
Materiais |
FRP |
Diâmetro |
2.0 mm |
| Sistema de bloqueio de água |
Materiais |
fita adesiva anti-água / gel de enchimento |
| Cordão de ruptura |
Quantidade |
2pcs |
Cores |
Branco |
| Capa interna |
Materiais |
PE |
Cores |
Negro |
| Armadura |
Materiais |
Tela de aço ondulado |
| Capa exterior |
Materiais |
PE |
Cores |
Negro |
Desempenho mecânico e ambiental
| Resistência à tração |
A longo prazo ((N) |
1000N |
| Curto prazo |
3000N |
| Carga de esmagamento |
A longo prazo |
3000N/100mm |
| Curto prazo |
1000N/100mm |
| Radius de curvatura |
Dinâmica |
20D |
| Estática |
10D |
| Temperatura de instalação |
-10°C+60°C |
| Temperatura de armazenamento |
-40°C+70°C |
Características das fibras
| Tipo de fibra |
Unidade |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condição |
mm |
1310/1550 |
Outros produtos de limpeza |
Outros produtos de limpeza |
| Atenuação |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diâmetro do revestimento |
Um... |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diâmetro do revestimento |
Um... |
242±3 |
242±3 |
242±3 |
