Cable ADSS para uso externo com tubos soltos resistentes à hidrólise e membro de resistência de FRP
Descrição
Tubos de plástico de alto módulo que abrigam as fibras, que são preenchidos com um composto resistente à água.
Isto, há Kevlar para proteção adicional, com um material de bloqueio de água mantendo a impermeabilidade e compacto
A estrutura é revestida por um revestimento de poliéster resistente, que permite a fixação de um fio de Kevlar entre o fio e o tubo solto.
revestimento de hylene (PE) para defesa contra elementos externos.
Aplicação
A referida especificação descreve os critérios fundamentais para os cabos ADSS (auto-suportados totalmente dielétricos) de camada única.
destinados a instalações aéreas ou de conduta.
Características
1 Durabilidade mecânica excepcional e resistência a temperaturas extremas.
2 Tubos soltos de alta resistência resistentes à hidrólise.
3 Composto especializado dentro de tubos para proteção de fibras essenciais.
4 Resistência equilibrada ao esmagamento e flexibilidade.
5 Reforço duplo com fios de FRP e aramid para aumentar a resistência à tração.
6 Projetado para facilitar o uso, com um design compacto e leve para uma fácil instalação.

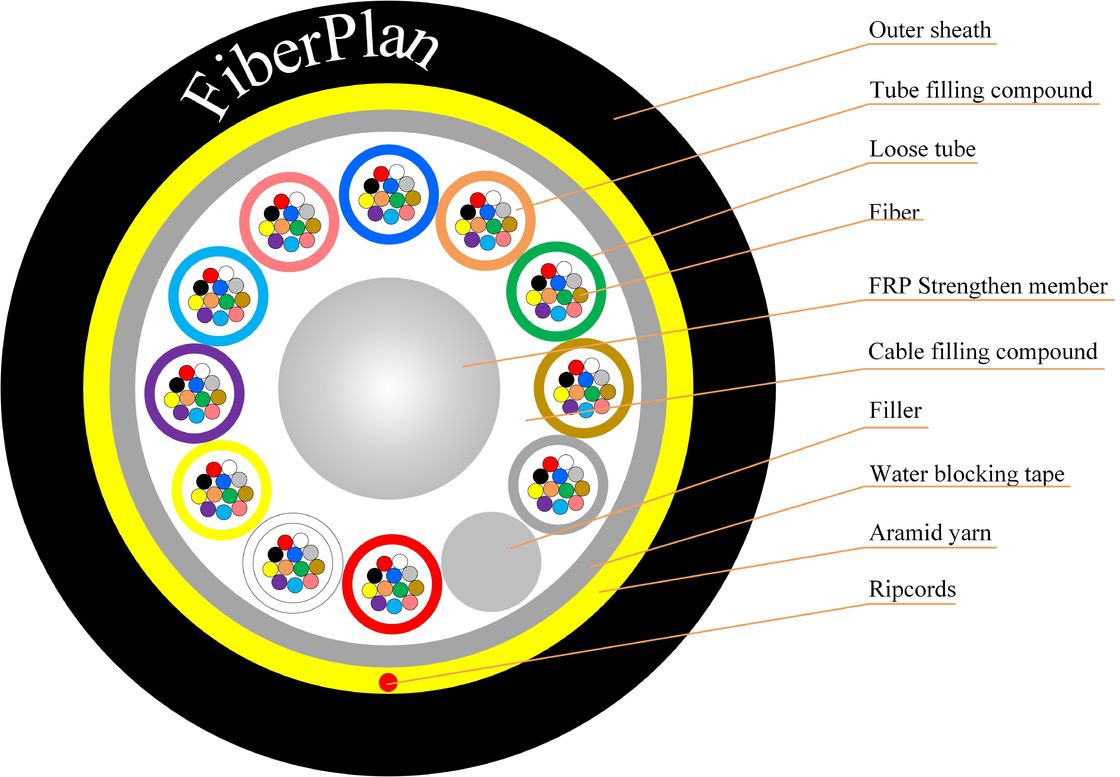

Detalhes da construção do cabo
| Número de fibras |
2-144 núcleo |
| Barreira de umidade |
Faixa de bloqueio de água |
| Tubos soltos e elementos de enchimento |
material |
PBT |
| Diâmetro |
2.2mmF±0.1 mm |
| Membro da força central |
material |
FRP |
| tamanho |
2.0 mm±0.1 mm |
| Fabrico a partir de fios |
Fios Dupont Kelver (6 peças) |
| Espasão |
50 m a 150 m |
| Diâmetro global do cabo |
15.0 mm±0.3 mm |
| Tubos soltos |
material |
PBT |
| Diâmetro |
F2.2 (exterior/interior) |
| Peso do cabo por km |
95 kg/km |
| Capa exterior |
material |
PE |
| Diâmetro |
10,8 ± 0,1 mm |
| Peso do cabo por km |
95 kg/km |
Cor de fibras
|
Número de fibras
12 núcleos por tubo
|
1 |
2 |
3 |
4 |
5 |
6 |
| Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Vermelho |
Negro |
Amarelo |
Violet |
Rosa |
Aqua |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. |
Características mecânicas do cabo
| Números |
Descrição |
| Temperatura de instalação ((°C) |
-15 ~ +60 |
| Temperatura de funcionamento (°C) |
-40 ~ +70 |
| Min. raio de curvatura ((mm) |
A longo prazo |
10D |
| curto prazo |
20D |
| Resistência à tração admissível ((N) |
A longo prazo |
600 |
| curto prazo |
1500 |
| Carga de esmagamento ((N/100 mm) |
A longo prazo |
300 |
| curto prazo |
1000 |
Características da fibra
| Estilo de fibra |
Unidade |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condição |
nm |
1310/1550 |
1310/1550 |
Outros produtos de limpeza |
Outros produtos de limpeza |
Outros produtos de limpeza |
| atenuação |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Não. |
- Não. |
| Despressão |
1550 nm |
PS/(nm*km) |
- Não. |
≤ 18 |
- Não. |
- Não. |
Despressão |
| 1625 nm |
PS/(nm*km) |
- Não. |
≤ 22 |
- Não. |
- Não. |
|
| Largura de banda |
850 nm |
MHZ.KM |
- Não. |
- Não. |
¥400 |
¢160 |
Largura de banda |
| 1300 nm |
MHZ.KM |
- Não. |
- Não. |
¥800 |
₹ 500 |
|
| comprimento de onda de dispersão zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Não. |
- Não. |
¥ 1295,
≤ 1320 |
| Inclinação de depressão zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Não. |
- Não. |
- Não. |
| PMD Fibras individuais máximas |
|
≤ 0.2 |
≤ 0.2 |
- Não. |
- Não. |
≤ 0.11 |
| Valor de ligação de projeto PMD |
Não, não.2* km) |
≤ 0.12 |
≤ 0.08 |
- Não. |
- Não. |
- Não. |
| comprimento de onda de corte da fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Não. |
- Não. |
- Não. |
Sutoff de cabo
comprimento de onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Não. |
- Não. |
- Não. |
| MFD |
1310 nm |
Um... |
9.2±0.4 |
9.2±0.4 |
- Não. |
- Não. |
- Não. |
| 1550 nm |
Um... |
10.4±0.8 |
10.4±0.8 |
- Não. |
- Não. |
- Não. |
| Abertura numérica (NA) |
|
- Não. |
- Não. |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
Passo (médio de bidireccional)
medição) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregularidades na fibra
comprimento e ponto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuidade |
Distribuição da diferença
coeficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformidade de atenuação |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Diméter de núcleo |
Um... |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| Diâmetro do revestimento |
Um... |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diâmetro do revestimento |
Um... |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
Revestimento/cafinha
erro concêntrico |
Um... |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Revestimento não circular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Erro de conentricidade do núcleo/revestimento |
Um... |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((rádio) |
Um... |
≤ 4 |
≤ 4 |
- Não. |
- Não. |
- Não. |
