Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYFTY53 |

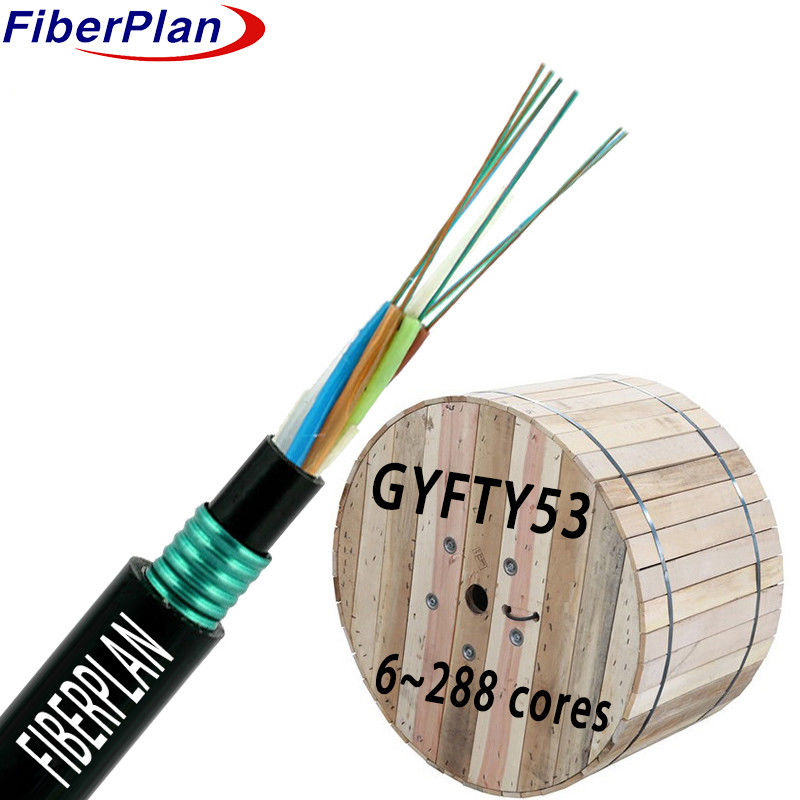

GYFTY53 Cabo de enterro direto para uso ao ar livre com proteção anti-roedores
Descrição
As fibras ópticas estão encerradas num tubo de plástico de alta resistência, cheio de um composto à prova d'água.
Fibra de plástico reforçada (FRP) atua como um elemento de resistência dielétrica, potencialmente revestido em polietileno para cabos
Em torno deste núcleo, tubos e preenchimentos estão intrincadamente dispostos, formando um círculo compacto
Para proteger contra a penetração de água, o núcleo do cabo é protegido por fita anti-água e um fino PE interior
Finalmente, uma camada de PSP é aplicada longitudinalmente sobre a camada interna, completando o cabo com uma camada externa de PE.
Envoltura para proteção adicional.
Aplicação
1 Adaptado para distribuição ao ar livre e aplicações de enterro direto, garantindo um desempenho robusto em situações desafiadoras
condições exteriores.
2 Especificamente concebido para sistemas de transmissão de energia por tronco, oferecendo eficiência e fiabilidade em
configurações de rede.
3 Ideal para acesso e redes locais em ambientes de interferência eletromagnética elevada, minimizando o sinal
Interrupções na comunicação estável.
Características
1 Forte desempenho mecânico e de temperatura: É excelente em resistir a várias temperaturas e condições mecânicas
de tensão, garantindo uma operação constante.
2 Tubos soltos resistentes à hidrólise: Este tubo foi especialmente concebido para resistir a
degradação, garantindo a durabilidade mesmo em ambientes úmidos.
3 Composto de enchimento de tubo especializado: Protege as fibras delicadas, garantindo sua longevidade e função ideal.
4 Resistência ao esmagamento equilibrada com flexibilidade: o cabo alcança um equilíbrio entre ser resistente ao esmagamento enquanto
A utilização de sistemas de controlo de velocidade é também suficientemente flexível para instalações versáteis.
5 Enchimento completo do tubo solto e do núcleo do cabo com composto de enchimento: cada polegada do tubo e do núcleo é preenchida
com o composto protetor, aumentando a robustez geral.
6 Capa PSP que aumenta a resistência à humidade: uma camada de polietileno tereftalato atua como um escudo adicional contra a
humidade, aumentando a resistência do cabo a condições úmidas.
Detalhes da estrutura
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diâmetro do tubo solto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro da bainha interna (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diâmetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Espessura do diâmetro de saída (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Enchimento de tubos | Materiais | Composto de enchimento | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | fita adesiva anti-água / gel de enchimento | |||||
| Cordão de ruptura | Quantidade | 2pcs | Cores | Branco | |||
| Capa interna | Materiais | PE | Cores | Negro | |||
| Armadura | Materiais | Tela de aço ondulado | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 1000N | |||||
| Curto prazo | 3000N | ||||||
| Carga de esmagamento | A longo prazo | 3000N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de instalação | -10°C+60°C | ||||||
| Temperatura de armazenamento | -40°C+70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242±3 | 242±3 | 242±3 | |||
