Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTS |

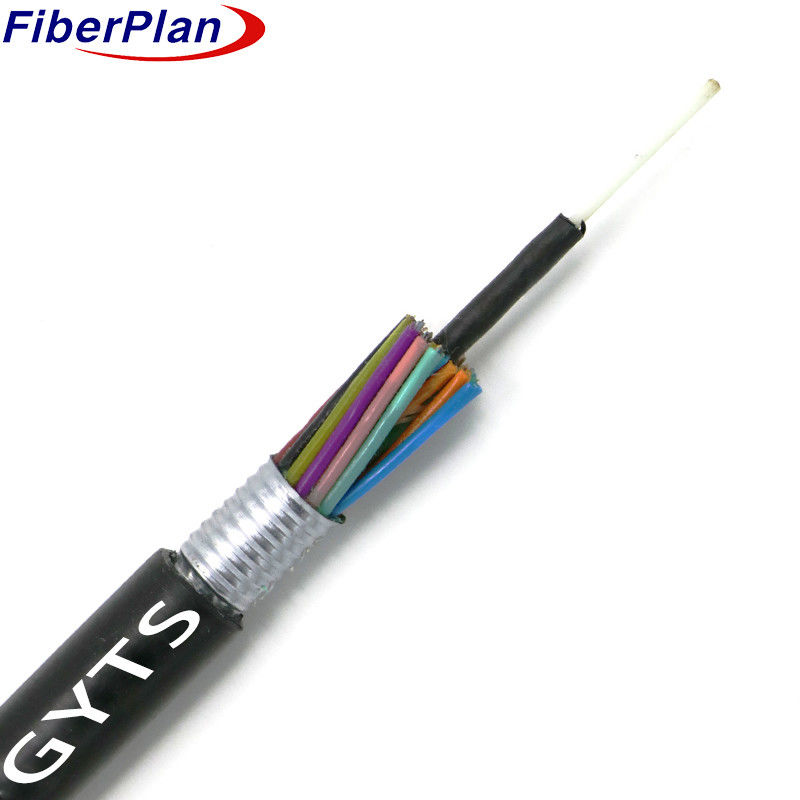

GYTS de cabo de fibra óptica blindado multi-tubo confiável
Descrição
O cabo protege as fibras monomodo e multimodo num tubo solto resistente à água, feito de
Além disso, um fio de aço, revestido com polietileno para maior número de fibras, reforça a instalação.
Este arranjo, ajustado com firmeza num núcleo compacto, ao lado dos tubos e dos enchimentos, recebe uma protecção adicional de um
Por fim, todo o núcleo é protegido por uma bainha de PE, garantindo uma fiabilidade e um desempenho superiores.
Defesa contra elementos externos.
Aplicação
1 Resiliência ao ar livre: adaptado para uso ao ar livre, garantindo um desempenho confiável em vários desafios
Condições climáticas ao ar livre.
2 Instalação versátil: oferece flexibilidade nas opções de implantação, adequado para instalações aéreas ou de tubulação,
adaptados aos diversos requisitos de instalação.
3 Adaptabilidade à comunicação: Suporta a transferência de dados sem problemas para transmissões de longa distância e locais
As redes de área, que podem acomodar diferentes configurações de comunicação a várias distâncias.
Características
1 Desempenho adaptável: garante um funcionamento constante em temperaturas e tensões mecânicas variáveis,
assegurar a fiabilidade em ambientes diversos.
2 Construção robusta: Tubos soltos resistentes à hidrólise e de alta resistência garantem durabilidade, mesmo em condições úmidas
condições.
3 Proteção de fibras: compostos especializados dentro dos tubos protegem eficazmente as fibras fechadas de potenciais
Danos.
4 Equilíbrio de resistência e flexibilidade: equilibra a resistência ao esmagamento, a flexibilidade e a proteção UV da bainha de PE,
assegurar a durabilidade contra pressões externas.
5 Projeto hermético: Utiliza medidas como um membro de resistência central de fio de aço, compostos de enchimento dentro
tubos e núcleo de cabo, e uma camada PSP, mantendo a integridade hermética e aumentando a resistência à umidade.
Detalhes da construção do cabo
| Número de fibras | 2~144 núcleos | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | Materiais | Fios de aço/FRP/FRP com revestimento PE | ||||||
| tamanho | 1.5 mm~2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Armaduras | Materiais | Tela de aço ondulado | ||||||
| Capa exterior | material | PE,HDPE | ||||||
| Diâmetro | 8.0±0.2 mm | |||||||
Cor de fibras
|
Número de fibras 8 núcleosportubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violeta | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 2 núcleos a 60 núcleos | 8.0±0.2 mm | 115 ± 2 kg/km | |||||
| 72 núcleos | 10.4 ± 0,2 mm | 120±4 kg/km | |||||
| 96 núcleos | 12.4 ± 0,3 mm | 180 ± 5 kg/km | |||||
| 144 núcleos | 14.4 ± 0,4 mm | 245 ± 5 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 600 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 1500 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 300 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
| Operação temperatura (°C) |
-40 ~ +70 | ||||||
| Instalação temperatura ((°C) |
-20 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.2 | 9.2±0.2 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.6 | 10.4±0.6 | - Não. | - Não. | - Não. | |
| Abertura numérica (NA) | - Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diâmetro do revestimento | Um... | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
