| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTS53 |

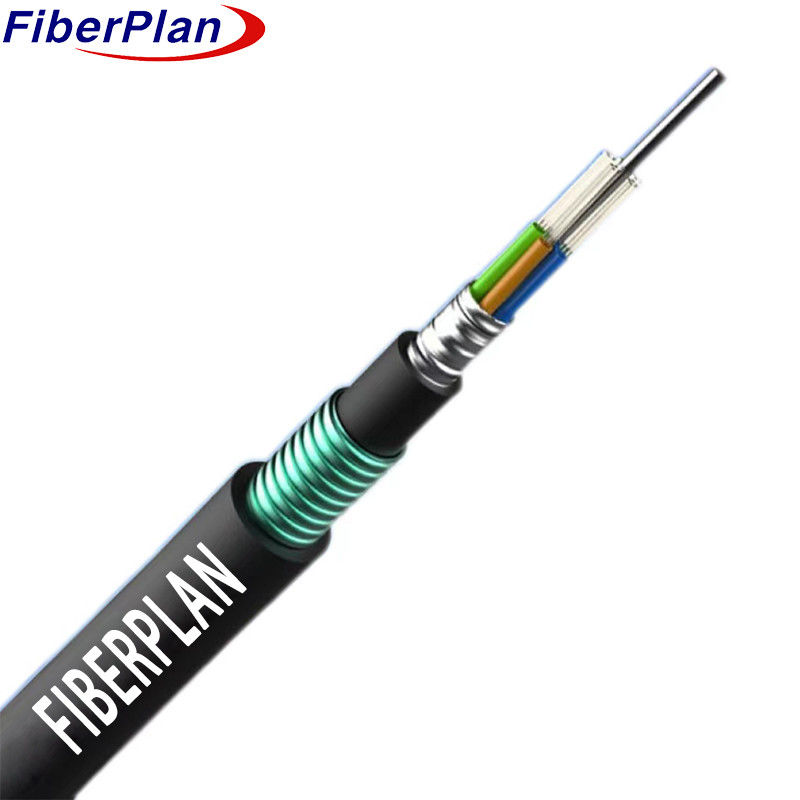

GYTA53 Cable de enterro direto de fibra óptica exterior de fita de alumínio
Descrição
As fibras estão alojadas em tubos de plástico de alto módulo, cheios de um composto resistente à água.
um fio de aço, por vezes revestido de polietileno (PE) para cabos de alta quantidade de fibras, atua como um m-
Estes tubos, juntamente com os enchimentos, rodeiam o elemento de resistência, formando um núcleo de cabo compacto e circular.
O núcleo é preenchido com o composto para protegê-lo da água, e depois coberto por uma fina bainha interna de PE.
Aplicação de PSP (polietileno tereftalato), o cabo é finalizado com uma bainha externa de PE.
Aplicação
1 Adaptado para utilização ao ar livre, ideal para diversas condições ambientais.
2 Versatilidade: adequado para instalações aéreas, de conduta e de enterro directo.
3 Concebido para comunicações de longa distância e conectividade de rede local, oferecendo flexibilidade para diversos tipos de comunicações.
necessidades de comunicação em ambientes externos.
Características
1 Forte desempenho mecânico e térmico: demonstra robustez na resistência mecânica e resistência à corrosão.
A utilização de um motor de combustível não é obrigatória, mas é obrigatória.
2 Tubos soltos resistentes à hidrólise de alta resistência: incorporam um tubo solto durável resistente à hidrólise,
Assegurar a proteção a longo prazo dos componentes fechados.
3 Composto especial de enchimento de tubo: utiliza um composto especializado dentro do tubo para fornecer proteção crucial para
As fibras, aumentando a sua durabilidade e desempenho.
4 Resistência ao esmagamento e flexibilidade: equilibra a resistência ao esmagamento com flexibilidade, permitindo que o cabo resista à pressão
sem comprometer a sua capacidade de dobrar e adaptar-se durante a instalação.
5 Medidas de projeto impermeável: garante a resistência à água através de várias estratégias, incluindo:
6 Fios de aço Membro de resistência central: Incorpora um fio de aço como um componente de resistência central para fortalecer a cabine.
A integridade estrutural do Le.
7 Enchimento de tubo solto e 100% de enchimento do núcleo do cabo: Enche completamente o tubo solto e o núcleo do cabo com um composto de enchimento
e para evitar a entrada de água.
8 Barreira de umidade APL: Inclui uma barreira de umidade APL (laminato de polietileno de alumínio) para evitar a umidade
penetração.
9 PSP reforçando a resistência à humidade: utiliza PSP (polietileno tereftalato) para resistência adicional à humidade, reforçando a resistência ao aquecimento e ao calor.
Forçando a capacidade do cabo de resistir à água.
10 Material de bloqueio de água: utiliza um material de bloqueio de água para garantir uma protecção adicional contra a infiltração de água, e-
Aperfeiçoando a estanqueidade geral do cabo.
Detalhes da construção do cabo
| Número de fibras | 24-144 núcleo | |||||||
| Corda de enchimento | 4-0. | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | Fios de aço/FRP | ||||||
| tamanho | 1.4 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Capa interna | material | PE/HDPE | ||||||
| Diâmetro | 2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Armaduras interiores | material | Tela de alumínio | ||||||
| Armaduras externas | material | Tela de aço ondulado | ||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 10,7 ± 0,2 mm | |||||||
Cor de fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 42 núcleos | 14.0±0.2 mm | 150 ± 5 kg/km | |||||
| 48 núcleo | 14.0±0.2 mm | 200 ± 5 kg/km | |||||
| 60 núcleo | 14.0±0.2 mm | 205±5 kg/km | |||||
| 72 núcleos | 15.5 ± 0,3 mm | 210±5 kg/km | |||||
| 96 núcleos | 17.1 ± 0,3 mm | 270 ± 5 kg/km | |||||
| 144 núcleos | 20.3±0,3 mm | 310 ± 5 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 3000 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 4000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | A longo prazo | 1000 | |||||
| Min. Carga de esmagamento admissível (N/100 mm) | curto prazo | 3000 | |||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
