Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTC8S |

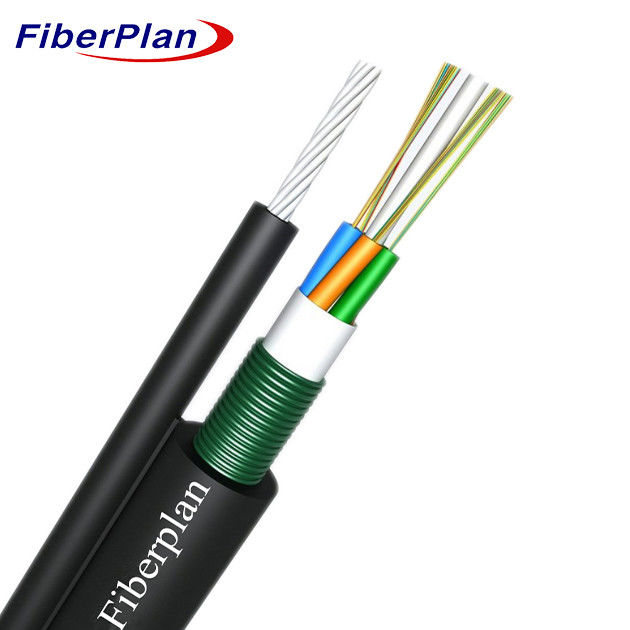

Figura 8 Cabos aéreos de fibra óptica para exterior autoportantes GYTC8S
Descrição
O cabo de fibra óptica aérea Figure-8 é meticulosamente concebido para ser auto-sustentado no ar.
com colocação meticulosa de fibras monomodo ou multimodo dentro de um tubo solto de proteção fabricado a partir de fibras de alta densidade
Estes tubos são ainda protegidos por um composto de enchimento resistente à água, garantindo que as fibras
O sistema de ligação é constituído por um fio de aço central, situado no núcleo, que serve de
Em torno deste núcleo, os tubos e os enchimentos estão intrincadamente amarrados, criando
O núcleo é revestido por uma camada de polietileno (PSP), que aumenta a resistência ao atrito.
Por último, o conjunto é completado com uma bainha de polietileno (PE) que envolve o filamento.
Este cabo é concebido sob medida, o que o torna uma escolha ideal para instalações de
O apoio aéreo autônomo é essencial, assegurando a fiabilidade e estabilidade no meio de desafios ao ar livre.
condições.
Aplicação
Estas especificações descrevem os padrões necessários para um cabo autossustentável (Figura 8) concebido para satisfazer as seguintes exigências:
As diversas exigências das instalações aéreas, de conduta e de enterro directo.
Características
1 comprimento de fibra otimizado: gestão precisa do excesso de comprimento da fibra garante superior resistência à tração e
desempenho de temperatura, aumentando a durabilidade e a resistência do cabo em diferentes condições.
2 Proteção de tubos robustos: Incorporação de um tubo solto de alta resistência, resistente à hidrólise, acoplado a um
A fibra é protegida por um composto de enchimento especializado, que proporciona uma protecção crucial à fibra, protegendo-a contra os efeitos ambientais.
factores e danos potenciais.
3 Medidas de projeto impermeável: são empregadas várias estratégias para garantir a resistência do cabo à água
Infiltração, incluindo a utilização de um fio de aço como elemento central de resistência, enchendo compostos dentro do solto
tubos, preenchimento completo do núcleo do cabo e aplicação de PSP para uma melhor impermeabilização, coletivamente
assegurar uma resistência à água completa.
Detalhes da construção do cabo
| Número de fibras | 24~144 núcleos | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | FRP | ||||||
| Diâmetro | 1.4 mm | |||||||
| Membro da força mental | material | Fios de aço | ||||||
| Diâmetro | 1.0 mm*7 | |||||||
| Galo | material | PE | ||||||
| Diâmetro | 2.2mm*2.8mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Enchimento de tubos | material | Composto de enchimento de tubos | ||||||
| Armaduras externas | material | fita de aço ondulado | ||||||
| Capa exterior | material | PE | ||||||
| Diâmetro | 10,70 ± 0,3 mm | |||||||
Cor de fibras
| Número de fibras por Tubos de 8 núcleos |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua |
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 24 núcleos a 60 núcleos | 5.5*10,0±0,4 mm | 145 ± 3 kg/km | |||||
| 72 núcleos | 13.1 ± 0,3 mm | 290 ± 8 kg/km | |||||
| 96 núcleos | 140,7 ± 0,3 mm | 330 ± 8 kg/km | |||||
| 144 núcleos | 170,9 ± 0,3 mm | 420 ± 8 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 3000 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 7000 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 1000 | |||||
| Carga de esmagamento (N/100 mm) | Curto prazo | 3000 | |||||
| Operação temperatura (°C) |
-40 ~ +70 | ||||||
| Instalação temperatura ((°C) |
-15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* k (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
