Cabo de fibra ótica exterior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTS53 |

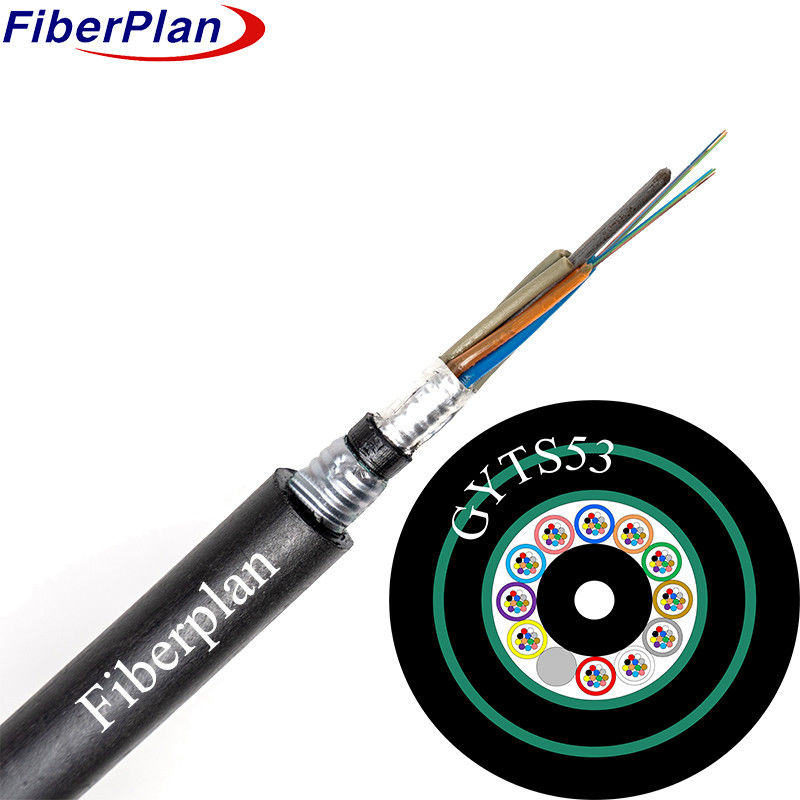

Cabos de fibra óptica blindados subterrâneos de alta qualidade GYTS53
Descrição
Este desenho de cabo encapsula fibras monomodo ou multimodo dentro de um robusto tubo solto fabricado a partir de
em cabos com maior número de fibras, um fio de aço,
Estes tubos e carregadores são fabricados a partir de materiais de poliétileno, que podem ser revestidos de vez em quando com polietileno, e que atuam como o elemento central de resistência.
A banda de aço paralela (PSP) é uma fita de aço paralela de comprimento igual ou superior a 10 mm.
O produto deve ser aplicado dinalmente sobre este núcleo, preenchido com um composto protetor para evitar a penetração de água.
A estrutura é então revestida por uma bainha de PE, acrescentando uma camada extra de protecção.
Aplicação
* Adaptação à distribuição ao ar livre: concebido especificamente para utilização ao ar livre, este cabo é adequado
resistir a várias condições exteriores, tornando-o fiável para as necessidades de distribuição no exterior.
* Compatibilidade versátil de instalação: sua adequação para instalações aéreas, colocação de tubulações e enterro direto
proporciona flexibilidade nos métodos de implantação, garantindo a facilidade de instalação em diferentes ambientes.
* Flexibilidade de comunicação: quer seja para necessidades de comunicação de longa distância ou configurações de redes de área local,
Este cabo suporta uma transmissão de dados eficiente a várias distâncias, com capacidade para uma ampla gama de
aplicações de comunicação.
Características
1 Robusto desempenho mecânico e de temperatura: operação fiável em diferentes temperaturas e
níveis de tensão mecânica.
2 Tubos de alta resistência à hidrólise: garante durabilidade mesmo em condições úmidas.
3 Enchimento de tubo especializado para proteção de fibras: Protege as fibras fechadas de possíveis danos.
4 Resistência ao esmagamento e flexibilidade equilibradas: oferece resistência à pressão, mantendo a flexibilidade.
5 Envoltura PE com protecção UV: Proteção contra a radiação ultravioleta, preservando a integridade do cabo.
Medidas herméticas:
Detalhes da construção do cabo
| Número de fibras | 2~144 núcleos | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | Materiais | Fios de aço/FRP/FRP com revestimento PE | ||||||
| tamanho | 1.5 mm~2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Armaduras | Materiais | Tela de aço ondulado | ||||||
| Capa exterior | material | PE,HDPE | ||||||
| Diâmetro | 100,0 ± 0,3 mm | |||||||
Cor de fibras
|
Número de fibras 12 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 2 núcleos a 36 núcleos | 110,0 ± 0,3 mm | 100 ± 3 kg/km | |||||
| 39 núcleos a 72 núcleos | 11.2 ± 0,3 mm | 105 ± 3 kg/km | |||||
| 74 núcleos a 96 núcleos | 12 ± 0,3 mm | 150 ± 3 kg/km | |||||
| 98 núcleos a 120 núcleos | 14 ± 0,3 mm | 160 ± 3 kg/km | |||||
| 122 núcleos a 144 núcleos | 16 ± 0,3 mm | 230 ± 3 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 600 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 1500 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 300 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
| Operação temperatura (°C) |
-40 ~ +75 | ||||||
| Instalação temperatura ((°C) |
-15 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
