Cabo de fibra ótica exterior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GYTS |

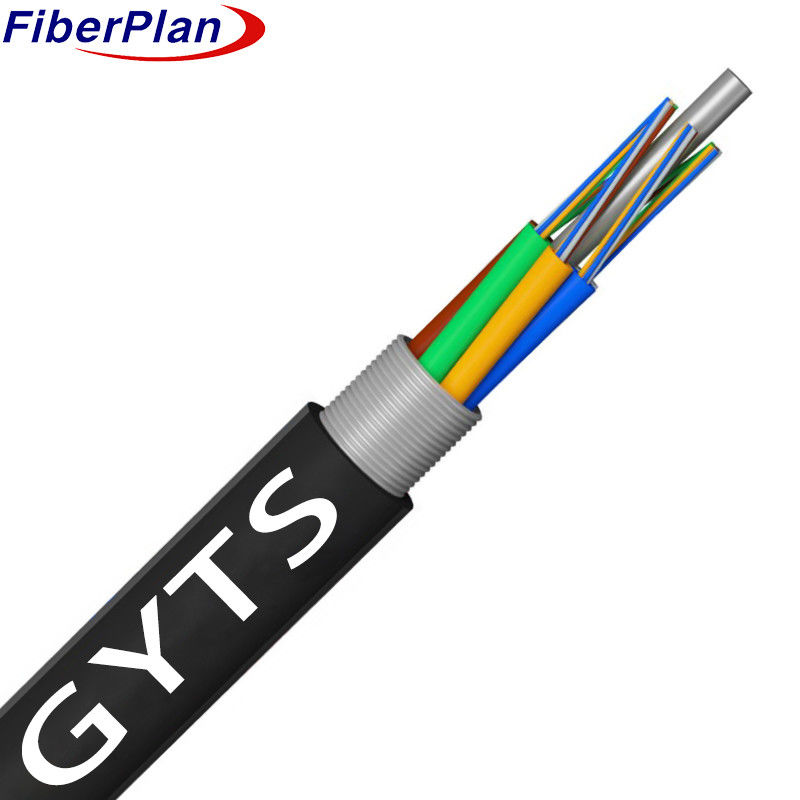

GYTS Cabos de fibra óptica de conduta flexível para comunicações de longa distância
Descrição
Este cabo protege tanto as fibras de modo único como as de modo múltiplo dentro de um tubo solto e resistente à água
O produto é fabricado a partir de plástico robusto, reforçado por um fio de aço (revestido com polietileno para maior contagem de fibras) e
O sistema de controlo da segurança é constituído por um conjunto de tubos e de enchimentos em um núcleo compacto, que beneficia de uma protecção adicional.
O encapsulamento deste núcleo numa bainha de PE garante o mais alto nível de fiabilidade e defesa
contra elementos externos.
Aplicação
1 Resiliência ao ar livre: concebido para uso ao ar livre, este cabo se destaca em várias condições climáticas, garantindo
desempenho fiável em ambientes externos desafiadores.
2 Instalação versátil: a sua flexibilidade permite a instalação aérea ou por conduta, oferecendo uma adaptabilidade
- Não.opções para atender aos diversos requisitos de instalação.
3 Adaptabilidade à comunicação: quer para transmissões de longa distância, quer para redes de área local, este cabo pode
permite a transferência de dados sem problemas e eficiente em diferentes distâncias, tornando-se uma opção versátil para
diferentes configurações de comunicação.
Características
1 Desempenho adaptável: Funciona de forma fiável em temperaturas diversas e sob tensão mecânica,
assegurar uma operação consistente em diferentes ambientes.
2 Construção robusta: a resistência do tubo solto de alta resistência à hidrólise proporciona durabilidade, mesmo em
condições úmidas.
3 Proteção de fibras: compostos de enchimento especializados dentro dos tubos protegem as fibras fechadas de potenciais
Danos.
4 Equilíbrio da resistência e da flexibilidade: equilíbrio da resistência e da flexibilidade ao esmagamento, juntamente com a proteção UV
a bainha de PE, assegura a durabilidade contra pressões externas.
5 Projeto hermético: Utilizando medidas como um membro de resistência central de fio de aço, compostos de preenchimento dentro
Os tubos e o núcleo do cabo, e uma camada PSP, mantêm a integridade hermética do cabo, aumentando a sua resistência à
Açãoà humidade.
Detalhes da construção do cabo
| Número de fibras | 2~144 núcleos | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | Materiais | Fios de aço/FRP/FRP com revestimento PE | ||||||
| tamanho | 1.5 mm~2.0 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Armaduras | Materiais | Tela de aço ondulado | ||||||
| Capa exterior | material | PE,HDPE | ||||||
| Diâmetro | 9.0±0.2 mm | |||||||
Cor de fibras
|
Número de núcleos de fibra 8 portubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | peso | |||||
| 2 núcleos a 60 núcleos | 10.0±0.2 mm | 115 ± 3 kg/km | |||||
| 72 núcleos | 10.4 ± 0,2 mm | 120±3 kg/km | |||||
| 96 núcleos | 12.4 ± 0,2 mm | 180 ± 3 kg/km | |||||
| 144 núcleos | 14.4 ± 0,2 mm | 245 ± 3 kg/km | |||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 600 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 1500 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 300 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
| Operação temperatura (°C) |
-40 ~ +70 | ||||||
| Instalação temperatura ((°C) |
-20 ~ +60 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
