Cabos de apoio automático de fibra de Kevlar
Cabos ópticos
Descrição

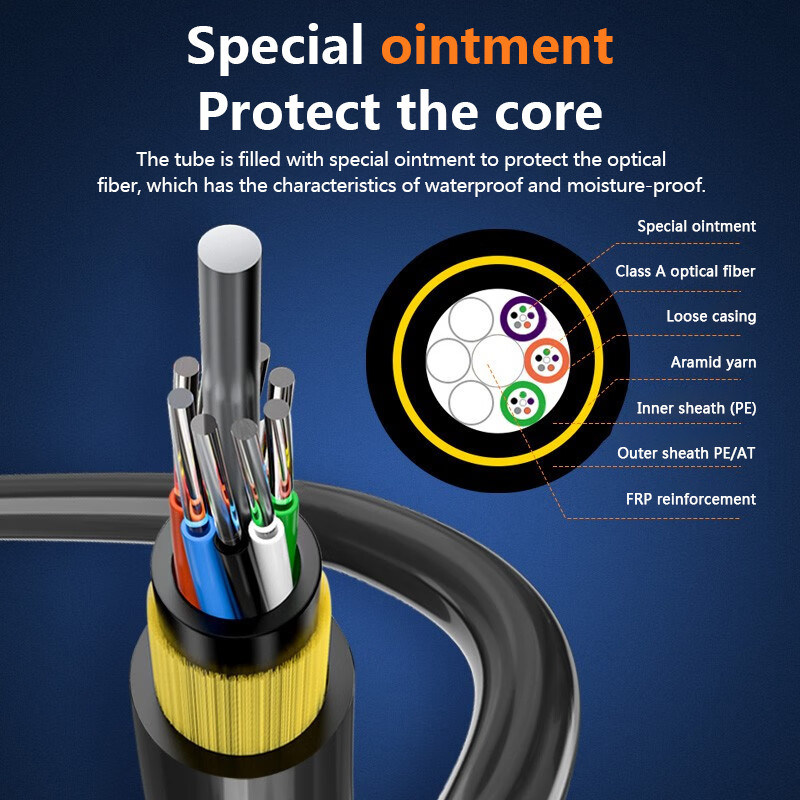

O cabo ADSS emprega uma estrutura de tubo solto que abriga fibras dentro de plástico de alto módulo.
São constituídos por um composto de enchimento resistente à água e estão dispostos em torno de um plástico reforçado por fibras (FRP),
Este conjunto forma um núcleo circular compacto.
O enchimento do núcleo do cabo recebe uma fina bainha interna de PE.
O cabo é revestido com uma bainha exterior PE ou AT.
Aplicação
1 Os desenhos de cabos ADSS têm em conta as especificidades das linhas aéreas existentes.
2 As envelopes externas de PE são utilizadas para linhas abaixo de 110 kV; as envelopes AT para 110 kV e superiores.
3 A quantidade de aramida e as técnicas de enrolamento adaptadas satisfazem os requisitos de várias faixas.
Características
• Instalado sem desligamento de energia, garantindo um serviço ininterrupto.
• Leve e de pequeno diâmetro, reduzindo ao mínimo a tensão do gelo, do vento e das cargas da torre/de apoio.
• Projetado para uma vida útil de 30 anos, oferecendo uma fiabilidade prolongada.
• Demonstra excelente resistência à tração e desempenho à temperatura.
Detalhes da construção do cabo
| Número de fibras |
Núcleo 24-144 |
| Corda de enchimento |
2.0 mm |
| Barreira de umidade |
Sistema de bloqueio de água |
| Membro da força central |
material |
FRP/FRP com PE |
| tamanho |
2.1 mm |
| Enchimento de tubos |
Composto de enchimento de tubos |
| Enchimento |
Tubos de PP/ PVC |
| Capa interna |
material |
PE |
| Tubos soltos |
material |
PBT |
| Diâmetro |
F2.2mm (exterior/interior) |
| Capa exterior |
material |
PE/HDPE |
| Diâmetro |
11 ± 0,2 mm |
Cor de fibras
|
Número de fibras 8
núcleos por tubo
|
1 |
2 |
3 |
4 |
5 |
6 |
| Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Vermelho |
Negro |
Amarelo |
Violet |
Rosa |
Aqua |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. |
Características mecânicas do cabo
| núcleo |
Diâmetro do cabo |
Peso |
| 2 núcleos a 60 núcleos |
12 ± 0,2 mm |
140 ± 3 kg/km |
| 72 núcleo |
13 ± 0,2 mm |
190 ± 3 kg/km |
| 96 núcleo |
14.5 ± 0,2 mm |
220 ± 3 kg/km |
| 144 núcleo |
16.5 ± 0,2 mm |
240 ± 3 kg/km |
| Tensão de trabalho máxima diária |
88kN |
| Max. Tensão de trabalho admissível |
32.7KN |
| Modulo de elasticidade |
37KN/mm2 |
| Min. raio de curvatura ((mm) |
Operação |
240 mm |
| Instalação |
390 mm |
| Carga extra |
Carga extra 0,5% ~ 0,7% |
| Gelado |
5 mm |
| Velocidade do vento |
35 m/s |
Características da fibra
| Estilo de fibra |
Unidade |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condição |
nm |
1310/1550 |
1310/1550 |
Outros produtos de limpeza |
Outros produtos de limpeza |
Outros produtos de limpeza |
| atenuação |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Não. |
- Não. |
| Despressão |
1550 nm |
PS/(nm*km) |
- Não. |
≤ 18 |
- Não. |
- Não. |
Despressão |
| 1625 nm |
PS/(nm*km) |
- Não. |
≤ 22 |
- Não. |
- Não. |
|
| Largura de banda |
850 nm |
MHZ.KM |
- Não. |
- Não. |
¥400 |
¢160 |
Largura de banda |
| 1300 nm |
MHZ.KM |
- Não. |
- Não. |
¥800 |
₹ 500 |
|
| comprimento de onda de dispersão zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Não. |
- Não. |
¥ 1295,
≤ 1320 |
| Inclinação de depressão zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Não. |
- Não. |
- Não. |
| PMD Fibras individuais máximas |
|
≤ 0.2 |
≤ 0.2 |
- Não. |
- Não. |
≤ 0.11 |
| Valor de ligação de projeto PMD |
Não, não.
(m) |
≤ 0.12 |
≤ 0.08 |
- Não. |
- Não. |
- Não. |
| comprimento de onda de corte da fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Não. |
- Não. |
- Não. |
Sutoff de cabo
comprimento de onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Não. |
- Não. |
- Não. |
| MFD |
1310 nm |
Um... |
9.2±0.4 |
9.2±0.4 |
- Não. |
- Não. |
- Não. |
| 1550 nm |
Um... |
10.4±0.8 |
10.4±0.8 |
- Não. |
- Não. |
- Não. |
Numérica
Apertura (NA) |
|
- Não. |
- Não. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Passo (médio de bidireccional)
medição) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregularidades na fibra
comprimento e ponto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
