Fibra óptica de boa qualidade ADSS de modo único Aramido de fios Cabos de fibra óptica
Descrição

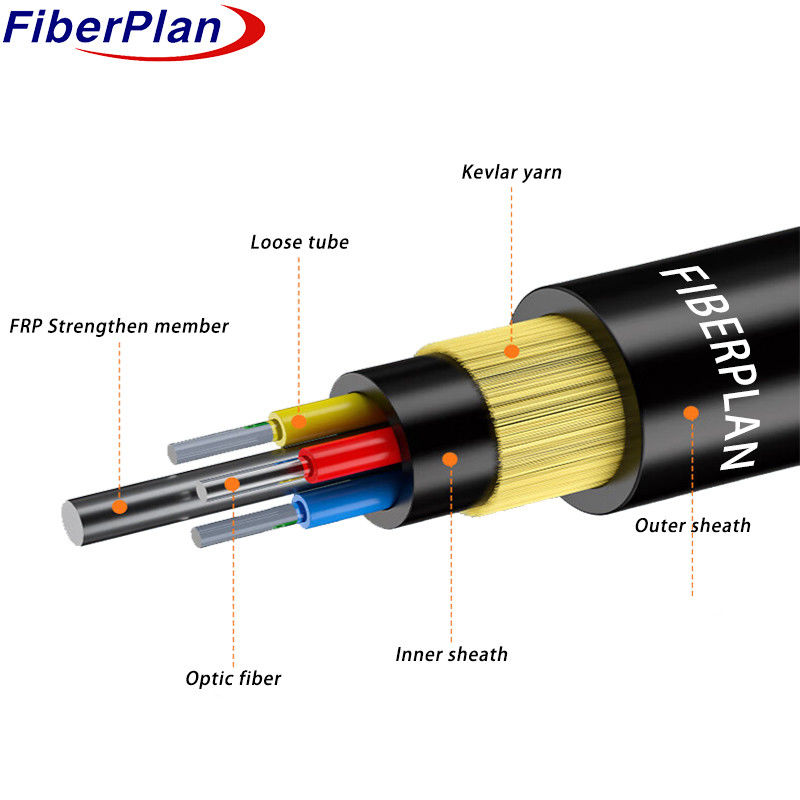

O cabo ADSS (All-Dielectric Self-Supporting) emprega tubos soltos com fibras posicionadas no interior
Estes tubos, juntamente com os preenchimentos, cercam
um elemento de resistência central não metálico feito de FRP (Fibra Reforçada de Plástico), formando um círculo compacto
Depois de encher o núcleo do cabo com um composto, é coberto por uma fina bainha interna de polietileno (PE).
Em seguida, uma camada de fios de aramida reforça a bainha interna como componente de resistência.
O cabo é completado com uma bainha externa de polietileno (PE) ou anti-tracking (AT).
Aplicação
1 A concepção dos cabos ADSS integra condições em tempo real das linhas aéreas de energia.
A bainha externa de 2 PE é utilizada para linhas de energia abaixo de 110 kV, enquanto a bainha externa de AT é aplicada para 110 kV e superior.
3 O projeto específico da quantidade de aramida e do processo de enrolamento satisfaz eficazmente diversos requisitos de span.
Características
1 Permite a instalação sem necessidade de desligamento de energia.
2 Leve e de pequeno diâmetro, reduzindo o estresse do gelo, do vento, da torre e das cargas de apoio.
3 Projetado para uma vida útil de 30 anos.
4 Demonstra forte resistência à tração e resistência à temperatura para um desempenho fiável.
Detalhes da construção do cabo
| Número de fibras | Núcleo 24-144 | |||||||
| Corda de enchimento | 2.0 mm | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | FRP/FRP com PE | ||||||
| tamanho | 2.1 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Enchimento | Tubos de PP/ PVC | |||||||
| Capa interna | material | PE | ||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2mm (exterior/interior) | |||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 11 ± 0,2 mm | |||||||
Cor de fibras
|
Número de fibras 8 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | Peso | |||||
| 2 núcleos a 60 núcleos | 11 ± 0,3 mm | 120±4 kg/km | |||||
| 72 núcleo | 12 ± 0,3 mm | 140±4 kg/km | |||||
| 96 núcleo | 13.5 ± 0,2 mm | 170 ± 5 kg/km | |||||
| 144 núcleo | 14.5 ± 0,2 mm | 200 ± 5 kg/km | |||||
| Tensão de trabalho máxima diária | 88kN | ||||||
| Max. Tensão de trabalho admissível | 32.7KN | ||||||
| Modulo de elasticidade | 37KN/mm2 | ||||||
| Min. raio de curvatura ((mm) | Operação | 240 mm | |||||
| Instalação | 390 mm | ||||||
| Carga extra | Carga extra 0,5% ~ 0,7% | ||||||
| Gelado | 5 mm | ||||||
| Velocidade do vento | 35 m/s | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.6 | 10.4±0.6 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
