Cabos auto-suportados totalmente dielétricos
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | ADSS |

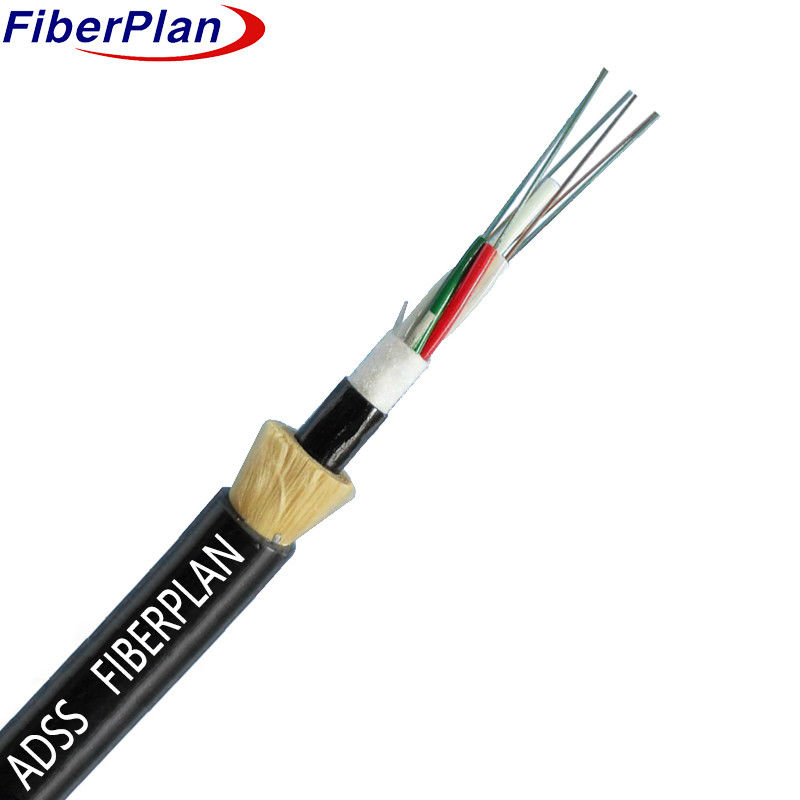

Cabos de fibra óptica ADSS auto-suportados totalmente dielétricos
Descrição
O design do cabo incorpora tubos de plástico de alto módulo que abrigam as fibras, preenchidos com um
Adicionando uma camada extra de proteção, o Kevlar envolve este conjunto.
O material que separa o fio de Kevlar do tubo solto é um material que bloqueia a água.
O cabo é revestido por uma bainha de polietileno (PE) durável, que proporciona defesa contra elementos externos.
Aplicação
A presente especificação descreve os pré-requisitos gerais para um sistema autossustentável totalmente dieléctrico (ADSS) de blindagem única.
Cabos concebidos para instalações aéreas ou de conduta.
Características
1 Desempenho mecânico fiável em diferentes temperaturas.
2 Tubos soltos resistentes à hidrólise e de alta resistência para maior durabilidade.
3 Composto especializado de enchimento de tubos para proteção de fibras vitais.
4 Equilibra a resistência ao esmagamento com flexibilidade para uma instalação versátil.
5 Fortalecimento de tração reforçado por dois fios de aço paralelos.
6 Design compacto e leve para uma instalação fácil e fácil de usar.
Detalhes da construção do cabo
| Número de fibras | 2-144 núcleo | |||||||
| Barreira de umidade | Faixa de bloqueio de água | |||||||
| Tubos soltos e elementos de enchimento | material | PBT | ||||||
| Diâmetro | 2.1mmF±0.2 mm | |||||||
| Membro da força central | material | FRP | ||||||
| tamanho | 1.8mm±0.1 mm | |||||||
| Fabrico a partir de fios | Fabrico a partir de fibras sintéticas | |||||||
| Espasão | 50 m a 150 m | |||||||
| Diâmetro global do cabo | 9 ~ 11,0 mm±0.3 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Peso do cabo por km | 65 kg/km | |||||||
| Capa exterior | material | PE | ||||||
| espessura | 1.5~2.0mm±0.2mm | |||||||
| Peso do cabo por km | 105 kg/km | |||||||
Cor de fibras
|
Número de fibras 12 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| Números | Descrição | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| curto prazo | 20D | ||||||
| Resistência à tração admissível ((N) | A longo prazo | 600 | |||||
| curto prazo | 1500 | ||||||
| Carga de esmagamento ((N/100 mm) | A longo prazo | 300 | |||||
| curto prazo | 1000 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| comprimento de onda do cabo λcc | nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.3 | 9.2±0.3 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.4 | 10.4±0.4 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 3 | ≤ 3 | - Não. | - Não. | - Não. | |
