Cabos auto-suportados totalmente dielétricos
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | ADSS |

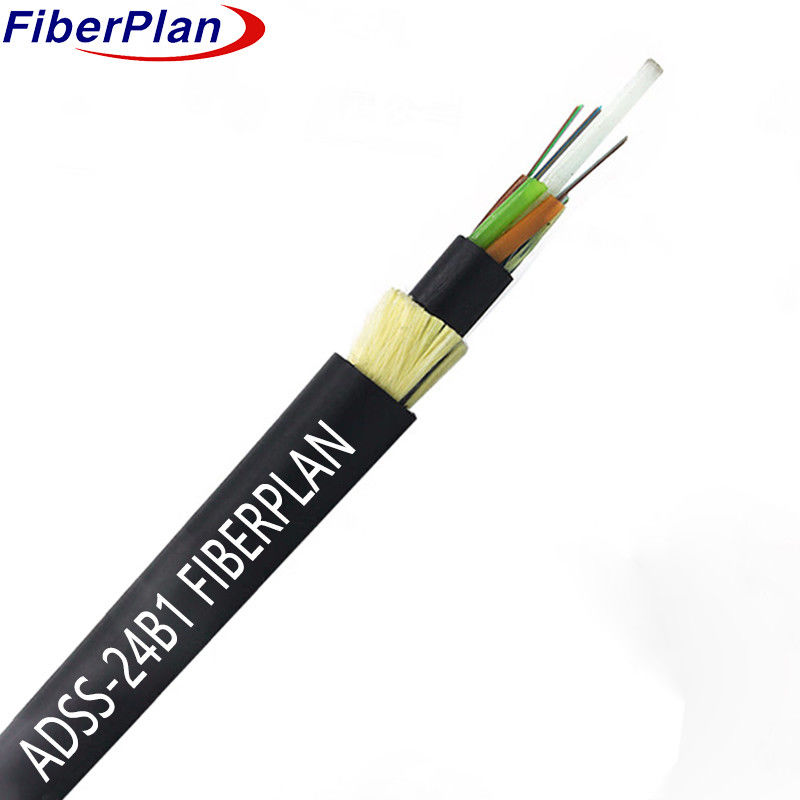

Cable de auto-apoio ADSS de reforço de fios de aramida de bainha dupla
Descrição
O cabo ADSS emprega um projeto de tubo solto, fibras de alojamento dentro de tubos de plástico de alto módulo
Estes tubos, juntamente com os preenchimentos, são enrolados em torno de um material não metálico
Membro de resistência central (FRP) para formar um núcleo de cabo circular apertado, que é então preenchido com composto para
Uma fina bainha interna de PE é aplicada sobre o núcleo, seguida de uma camada de fios de aramida para
Por último, o cabo é revestido com uma bainha exterior PE ou AT para protecção adicional e
A sulação.
Aplicação
1 O design do cabo ADSS adapta-se às especificidades das linhas aéreas de energia.
2 Envoltura externa PE para linhas inferiores a 110 kV; envoltura AT para linhas superiores a 110 kV.
3 Aramida e filamentos adaptados às diversas exigências de comprimento.
Características
1 Instalação não perturbadora sem interrupções de alimentação.
2 Ligeiro e pequeno para aliviar as cargas do gelo, do vento, da torre e do apoio traseiro.
30 anos de expectativa de vida.
4 Excelente resistência à tração e desempenho à temperatura.
Parâmetros nominais de projeto
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Rodas de enchimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diâmetro nominal do tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diâmetro nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Rodas de enchimento | Materiais | PP | Cores | Negro | |||
| Resistência à tração máxima | 4000N | ||||||
| Carga máxima de esmagamento | 3000N/100mm | ||||||
| Radius mínimo de curvatura | 10D | ||||||
| Comprimento da enxurrada | 100 m - 500 m | ||||||
| Material de revestimento exterior | PE | ||||||
| Intervalo de temperatura | -20°C ~ 70°C | ||||||
Características das fibras
| Tipo de fibra | Unidade | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condição | mm | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | |||
| Atenuação | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diâmetro do revestimento | Um... | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diâmetro do revestimento | Um... | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
