Cabos auto-suportados totalmente dielétricos
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | ADSS |
Reforçado com fios de aramida para maior resistência à tração ADSS
Descrição

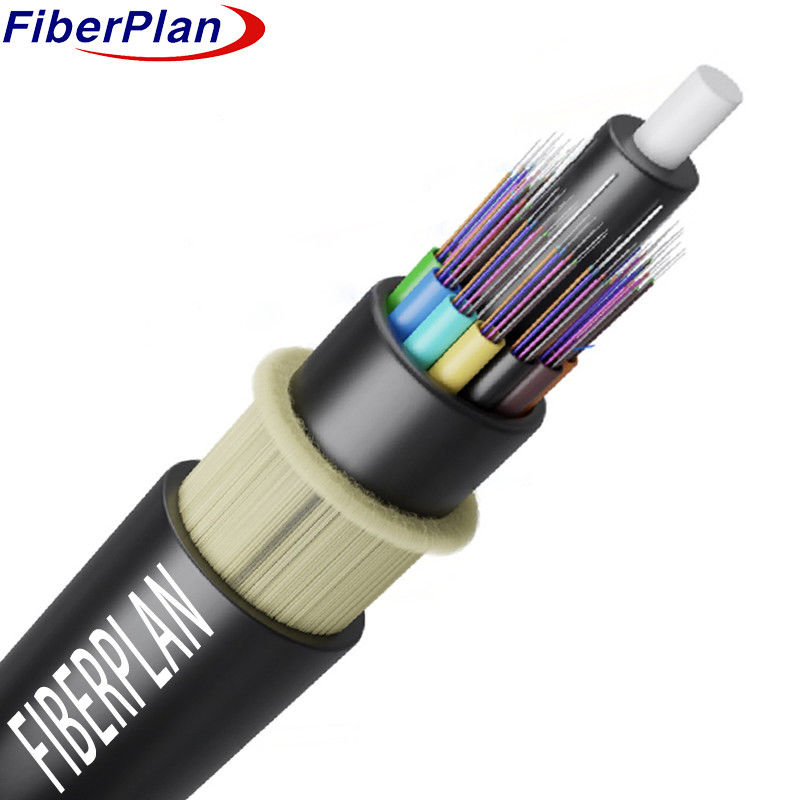

O cabo ADSS (All-Dielectric Self-Supporting) segue uma sequência de construção onde as fibras são alojadas
Estes tubos, juntamente com os tubos de plástico de alta modulosidade, são instalados num tubo solto de plástico e preenchidos com um composto resistente à água.
Os preenchimentos envolvem um núcleo de plástico reforçado com fibras (FRP), formando um núcleo de cabo denso e circular.
Para reforçar ainda mais, é adicionada uma camada de fios de aramida.
finalizado com uma bainha exterior PE ou AT (anti-tracking),
Concluindo a sua construção.
Aplicação
1 Consideração do estado das linhas aéreas de energia: o projeto do cabo ADSS tem plenamente em conta a
Condição real e especificidades das linhas aéreas de energia, garantindo a compatibilidade e adequação.
2 Envoltura para linhas eléctricas abaixo de 110 kV: os cabos ADSS destinados a linhas eléctricas abaixo de 110 kV incorporam um
Capa exterior em PE, adaptada para satisfazer os requisitos destas linhas de baixa tensão.
3 Envoltura para linhas de energia a 110 kV ou superior: as linhas de energia de maior tensão, iguais ou superiores a 110 kV, são:
O equipamento é equipado com uma bainha exterior AT (anti-tracking), que proporciona um melhor isolamento e proteção contra as radiações eléctricas.
rastreamento trical.
4 Projeto de aramida para diferentes faixas: A quantidade de aramida e o processo de enxaguamento são meticulosamente projetados
A utilização de cabos de alta tensão é uma das principais características da tecnologia de ponta.
danças.
Características
1 O design do cabo ADSS é personalizado para se alinhar com as condições atuais das linhas aéreas de energia.
A bainha externa de 2 PE é utilizada para linhas de energia abaixo de 110 kV.
A bainha externa 3 AT é utilizada para linhas de energia a 110 kV ou mais.
4 A quantidade de aramida e os métodos de enrolamento adaptados satisfazem eficazmente as diversas exigências de comprimento.
Detalhes da construção do cabo
| Número de fibras | Núcleo 24-144 | |||||||
| Corda de enchimento | 2.0 mm | |||||||
| Barreira de umidade | Sistema de bloqueio de água | |||||||
| Membro da força central | material | FRP/FRP com PE | ||||||
| tamanho | 2.1 mm | |||||||
| Enchimento de tubos | Composto de enchimento de tubos | |||||||
| Enchimento | Tubos de PP/ PVC | |||||||
| Capa interna | material | PE | ||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2mm (exterior/interior) | |||||||
| Capa exterior | material | PE/HDPE | ||||||
| Diâmetro | 11 ± 0,2 mm | |||||||
Cor de fibras
|
Número de fibras 8 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. | ||||||
Características mecânicas do cabo
| núcleo | Diâmetro do cabo | Peso | |||||
| 2 núcleos a 60 núcleos | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 núcleo | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 núcleo | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 núcleo | 16.5 ± 0,2 mm | 240 ± 3 kg/km | |||||
| Tensão de trabalho máxima diária | 88kN | ||||||
| Max. Tensão de trabalho admissível | 32.7KN | ||||||
| Modulo de elasticidade | 37KN/mm2 | ||||||
| Min. raio de curvatura ((mm) | Operação | 240 mm | |||||
| Instalação | 390 mm | ||||||
| Carga extra | Carga extra 0,5% ~ 0,7% | ||||||
| Gelado | 5 mm | ||||||
| Velocidade do vento | 35 m/s | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.8 | 10.4±0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
