Cabos auto-suportados totalmente dielétricos
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | ADSS |
Cabos de fibra óptica ADSS à prova d'água e resistentes a esmagamentos para uso externo
Descrição
O design do cabo prioriza a proteção das fibras, envolvendo-as dentro de um tubo de plástico solto de alto módulo fortificado
Este arranjo garante isolamento contra a umidade, salvaguardando o interior do edifício.
Para reforçar ainda mais o cabo, uma camada de Kevlar é enrolada ao redor do tubo, aumentando a sua resistência geral e
Além dos seus atributos de impermeabilização, um material que bloqueia a água mantém a compacidade do cabo
Por fim, o cabo é revestido por uma bainha de polietileno (PE), que oferece uma protecção de
uma camada adicional de protecção e reforçando a sua resistência a factores ambientais externos.
Aplicação
A especificação estabelece os requisitos fundamentais para um sistema autoportante totalmente dielétrico (ADSS) de camisa única.
Cabos destinados a instalações aéreas ou de conduta.
Características
1 Desempenho mecânico e de temperatura fiável: garante uma funcionalidade consistente em diferentes temperaturas
A utilização de um sistema de controlo de tensões e de tensões mecânicas permite garantir a fiabilidade em diversos ambientes.
2 Tubos soltos de alta resistência resistentes à hidrólise: utiliza um tubo resistente à hidrólise, garantindo
desempenho prolongado mesmo em condições úmidas.
3 Compostos de enchimento de tubos especializados: Fornece protecção essencial às fibras fechadas, aumentando a sua durabilidade.
capacidade e desempenho.
4 Resistência combinada à esmagamento e flexibilidade: equilibra a resistência à pressão com flexibilidade, permitindo versatilidade
instalação sem comprometer a durabilidade.
5 Fortaleza de tração melhorada com fios de aço paralelos: reforça a resistência à tração empregando dois fios paralelos
fios de aço.
6 Design compacto e leve: concebido para uma instalação fácil e fácil de usar devido ao seu peso leve e
estrutura compacta.

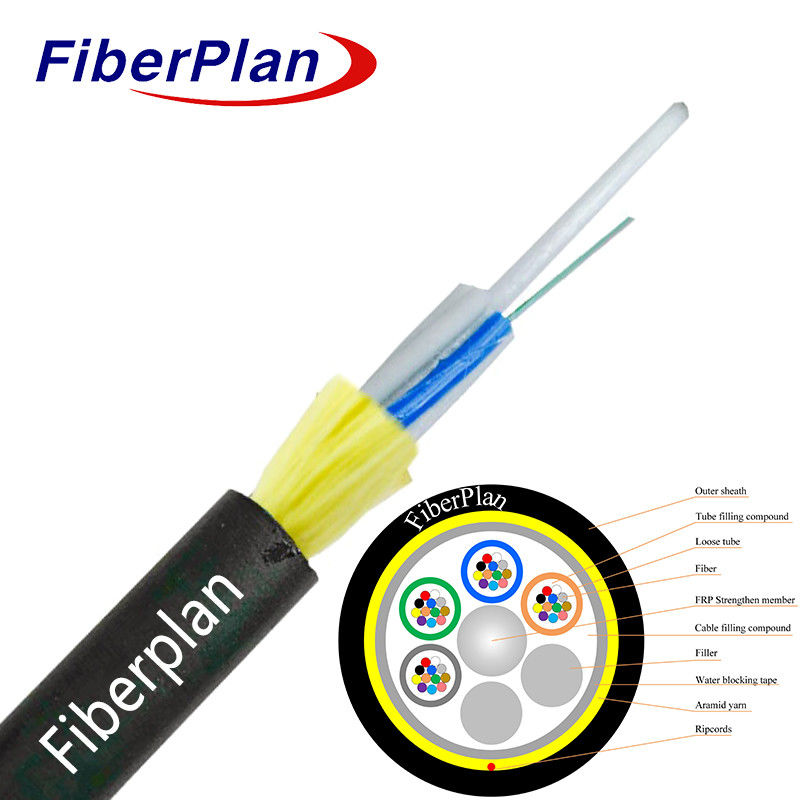

Detalhes da construção do cabo
| Número de fibras | 2-144 núcleo | |||||||
| Barreira de umidade | Faixa de bloqueio de água | |||||||
| Tubos soltos e elementos de enchimento | material | PBT | ||||||
| Diâmetro | 2.2mmF±0.2 mm | |||||||
| Membro da força central | material | FRP | ||||||
| tamanho | 2.0 mm±0.2 mm | |||||||
| Fabrico a partir de fios | Fios Dupont Kelver (6 peças) | |||||||
| Espasão | 50 m a 150 m | |||||||
| Diâmetro global do cabo | 15.0 mm±0.4 mm | |||||||
| Tubos soltos | material | PBT | ||||||
| Diâmetro | F2.2 (exterior/interior) | |||||||
| Peso do cabo por km | 65 kg/km | |||||||
| Capa exterior | material | PE | ||||||
| espessura | 10,8 ± 0,3 mm | |||||||
| Peso do cabo por km | 105 kg/km | |||||||
Cor de fibras
|
Número de fibras 12 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Castanho | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | |
| A cor 13~24 será marcada com um traçador preto. Para a cor preta não é necessário traçador preto marcado, usará cor natural em vez disso. | ||||||
Características mecânicas do cabo
| Números | Descrição | ||||||
| Temperatura de instalação ((°C) | -15 ~ +60 | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +70 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| curto prazo | 20D | ||||||
| Resistência à tração admissível ((N) | A longo prazo | 600 | |||||
| curto prazo | 1500 | ||||||
| Carga de esmagamento ((N/100 mm) | A longo prazo | 300 | |||||
| curto prazo | 1000 | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* k (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| comprimento de onda do cabo λcc | nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2±0.4 | 9.2±0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4±0.6 | 10.4±0.6 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diâmetro do revestimento | Um... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
