Cabo de Fibra Óptica Interior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GJFJV |

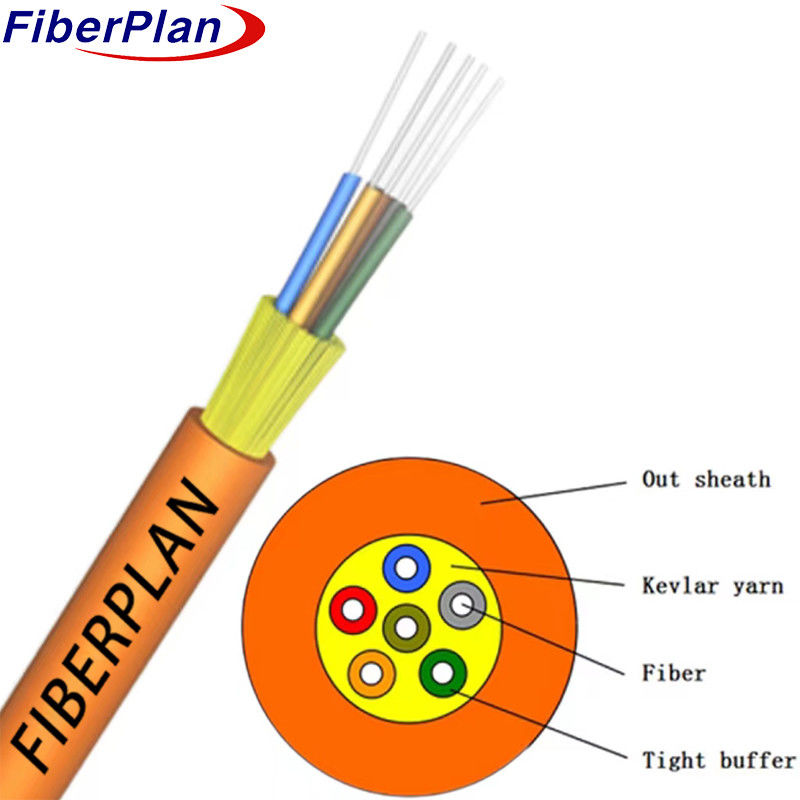

Distribuição de cabo óptico de amortecimento estreito (GJFJV)
Descrição
O cabo óptico de tampão apertado de distribuição é projetado com 2 a 24 núcleos, utilizando 900μm ou 600μm
chama-a fibra tampão apertada retardante como meio de comunicação óptica.
com uma camada deFios de aramid que servem de elemento de resistência e o cabo é acabado com uma camada de PVC
ou material LSZH comoo casaco exterior para proteção adicional.
Aplicação
Aplicação: Este cabo é comumente utilizado na criação de pigtails e cordões de patch.
cordões de adesivo,assegurar uma conectividade fiável em várias configurações de comunicação óptica.
2 Linhas de interconexão para equipamentos e ligações ópticas: serve como linhas de interconexão para equipamentos
e peçasum papel crucial nas conexões ópticas dentro das salas de comunicação óptica e distribuição óptica
Quadros.
3 Cablagem interna, especificamente para distribuição: concebida principalmente para cablagem interna, é particularmente adequada
para utilizaçãocomo um cabo de distribuição, proporcionando uma conectividade eficiente e organizada dentro dos edifícios.
Características
1 Design robusto: apresenta boas características mecânicas e ambientais para um desempenho fiável.
2 Retardante de chama: satisfaz as normas pertinentes em matéria de retardante de chama, garantindo a segurança.
3 Conformidade mecânica do casaco: as características mecânicas do casaco satisfazem os padrões da indústria para a melhoria da qualidade do
durabilidade.
4 Amigável: Suave, flexível, fácil de colocar e empalhar, concebido para instalação conveniente.
5 Transmissão de alta capacidade: Suporta a transmissão de dados significativos, atendendo à comunicação moderna
A adaptabilidade atende às diversas exigências do mercado e dos clientes.
Características mecânicas do cabo
| Números | Diâmetro do cabo | Peso | |||||
| 2 núcleos | 4.0 mm | 220,00 kg/km | |||||
| 4 núcleos | 4.0 mm | 220,00 kg/km | |||||
| 6 núcleos | 4.0 mm | 230,00 kg/km | |||||
| 8 núcleos | 5.0 mm | 270,00 kg/km | |||||
| 10 núcleos | 5.5 mm | 300,00 kg/km | |||||
| 12 núcleos | 6.0 mm | 350,00 kg/km | |||||
| Temperatura de armazenamento ((°C) | -20 ~ +60 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 200 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 600 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 200 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
