Cabo de Fibra Óptica Interior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GJFPV |

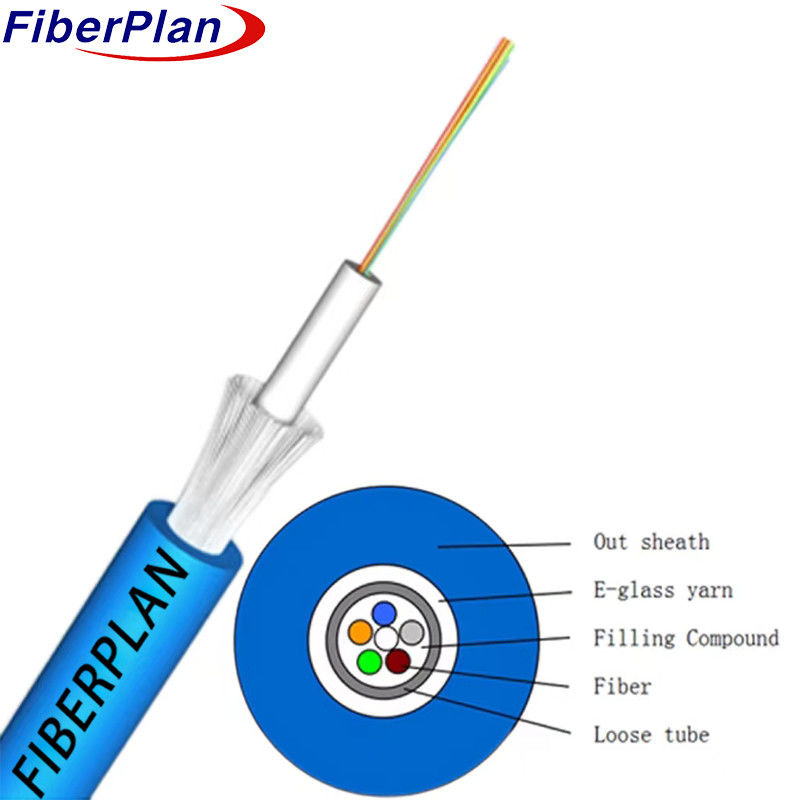

Cabos de distribuição de tubos soltos centrais reforçados com fibras de vidro
Descrição
As fibras são alojadas num tubo solto feito de plástico de alto módulo, cheio de um composto resistente à água.
Este tubo é ainda revestido por uma camada de material de bloqueio de água para manter a compacidade do cabo e a resistência à água.
Finalmente, o cabo é revestido com uma bainha LSZH ou PVC para proteção adicional.
Aplicação
Características
* Utiliza um membro de vidro E para reforço.
*Incorpora um membro de vidro E de alta resistência para durabilidade.
*O preenchimento protege a fibra do tubo.
*Disponível em conteúdos de fibras que variam de 2 a 12.
Cor padrão da fibra
A cor das fibras individuais deve corresponder ao quadro seguinte:
| Identificação de cor padrão | ||||||||
| - Não, não. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Cores | Azul | Laranja | Verde | Castanho | cinza | Branco | ||
| - Não, não. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Cores | Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | ||
A cor dos cabos de escape: amarelo
A cor da cobertura exterior do cabo: amarelo.
Características mecânicas do cabo
| Números | Diâmetro do cabo | Peso | |||||
| 2 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| 4 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| 6 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| 8 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| 10 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| 12 núcleos | 6.0±0.5 | 450,00 kg/km | |||||
| Temperatura de armazenamento ((°C) | -20+60 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 600 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 1300 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 200 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
