Cabo de Fibra Óptica Interior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | Cabo duplex GJFJBV |
1 Distribuição interior: concebido para distribuição interior, este cabo é adequado para comunicação dentro de edifícios.
2 Aplicação: Ideal para utilização como pigtail, conectando-se perfeitamente com equipamento de comunicação para confiabilidade
desempenho.
3 Compatibilidade com os equipamentos de comunicação: adaptados para satisfazer os requisitos dos equipamentos de comunicação,
Assegurar a adequação e a eficácia do serviço.
4 Instalação conveniente: concebido para facilitar a instalação, o cabo pode ser convenientemente instalado, proporcionando uma
processo de transferência de dados para várias aplicações de comunicação.

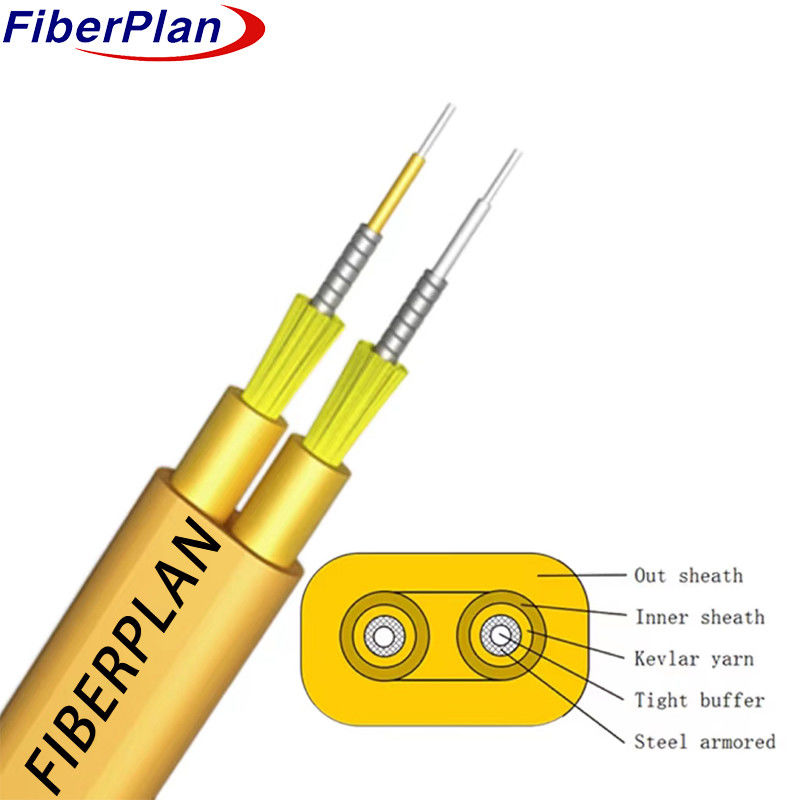

* Configuração de duplas planas com duas fibras simples: estruturado com uma configuração de duplas planas, o cabo consiste
de duas fibras únicas como unidade de base.
* 0,6 tampão apertado com fios de Kevlar e aço blindado: cada fibra é equipada com um tampão apertado de 0,6,
Reforçado com fios de Kevlar e blindagem de aço para uma proteção robusta.
* Membro de resistência flexível ou independente na bainha exterior: A bainha exterior do cabo apresenta flexibilidade
ou um membro da força independente, que forneça apoio e adaptabilidade adicionais.
* Excelente desempenho mecânico e ambiental: concebido para uma superioridade mecânica e ambiental
desempenho, o cabo é concebido para suportar várias condições, mantendo simultaneamente uma funcionalidade fiável.
Detalhes da construção do cabo
| Parâmetros técnicos | |||||||
| Diâmetro externo (MM) | 3.0x5.0 | Peso ((Kg) | 95 | ||||
| Temperatura de armazenamento ((°C) | -20 ~ +60 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 300 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 1000 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 500 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
Cor padrão da fibra e do tubo
| Identificação de cor padrão | ||||||||
| - Não, não. | 1 | 2 | ||||||
| Cores | Amarelo | Branco | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| comprimento de onda do cabo λcc | nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.3 | 9.2+/-0.3 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.5 | 10.4+/-0.5 | - Não. | - Não. | - Não. | |
| Abertura numérica (NA) | - Não. | - Não. | 0.200+/ -Não.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades no comprimento e na ponta da fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.3 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
