Cabo de Fibra Óptica Interior
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GJFPV |

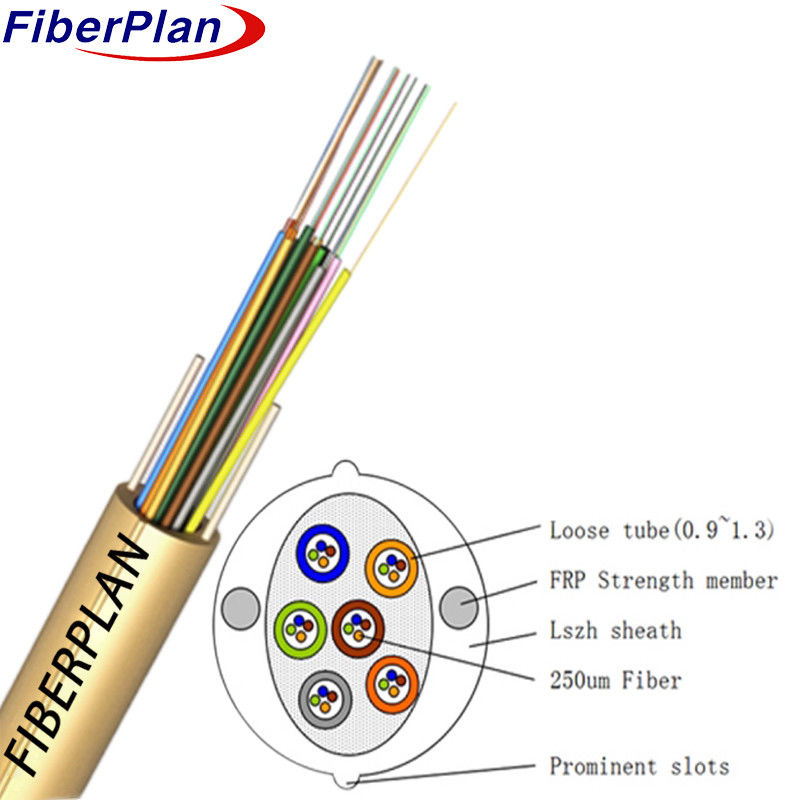

Paralelo FRP reforçar tampão apertado cabo de fibra óptica interior
Descrição
Este cabo é constituído por várias fibras dentro de um único revestimento de tubo solto, protegido por um retardador de fogo
Envoltura com teor zero de halogénio (LSZH) ou uma envelopagem externa alternativa.
Os elementos são posicionados em ambos os lados da bainha, proporcionando um suporte estrutural adicional.
Aplicação
Este cabo foi concebido para permitir o acesso contínuo às fibras através das bainhas sem a necessidade de
Empilhadeira com cabos de clientes.
Características
1 O cabo acomoda fibras de tubo soltas dentro da sua estrutura.
2 Dois elementos paralelos de plástico reforçado com fibras (FRP) estão posicionados em ambos os lados da bainha.
3 Dispõe de marcadores de abertura da bainha exterior para facilitar a identificação e o acesso.
4 O núcleo do cabo é revestido com envelopes LSZH (Low Smoke, Zero Halogen), o que aumenta a segurança e a eficiência.
considerações ambientais.
Cor padrão da fibra
A cor das fibras individuais deve corresponder ao quadro seguinte:
| Identificação de cor padrão | ||||||||
| - Não, não. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Cores | Azul | Laranja | Verde | Castanho | cinza | Branco | ||
| - Não, não. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Cores | Vermelho | Negro | Amarelo | Violet | Rosa | Aqua | ||
A cor dos cabos de escape: amarelo
A cor da cobertura exterior do cabo: amarelo.
Características mecânicas do cabo
| Ponto | |||||||
| 48 núcleos | 10 | 780,00 kg/km | |||||
| 72 núcleos | 11.5 | 900,00 kg/km | |||||
| 96 núcleos | 12.5 | 1150,00 kg/km | |||||
| 144 núcleos | 14.5 | 1350,00 kg/km | |||||
| Temperatura de armazenamento ((°C) | -20+60 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 20D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 1000 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 2000 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 1000 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 2000 | |||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
