Cabo de Fibra Óptica Interior
>
|
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | Cabo duplex GJFJBV |
1 Distribuição interior: concebido para aplicações interiores, este cabo é concebido para facilitar uma comunicação eficiente
dentro de edifícios.
2 Compatibilidade com o pigtail: bem adaptado para utilização como pigtail, conectando-se perfeitamente com equipamentos de comunicação para
assegurar um desempenho fiável.
3 Equipamento adequado para comunicações: Especificamente concebido para satisfazer as exigências dos equipamentos de comunicações.
A Comissão adoptou, em 15 de Dezembro, uma proposta de regulamento (CEE) que estabelece as regras de execução do Regulamento (CEE) n.° 1408/71 do Conselho.
4 Instalação conveniente: concebido para facilitar a instalação, o cabo pode ser convenientemente instalado, proporcionando uma
processo simples para várias aplicações de comunicação.

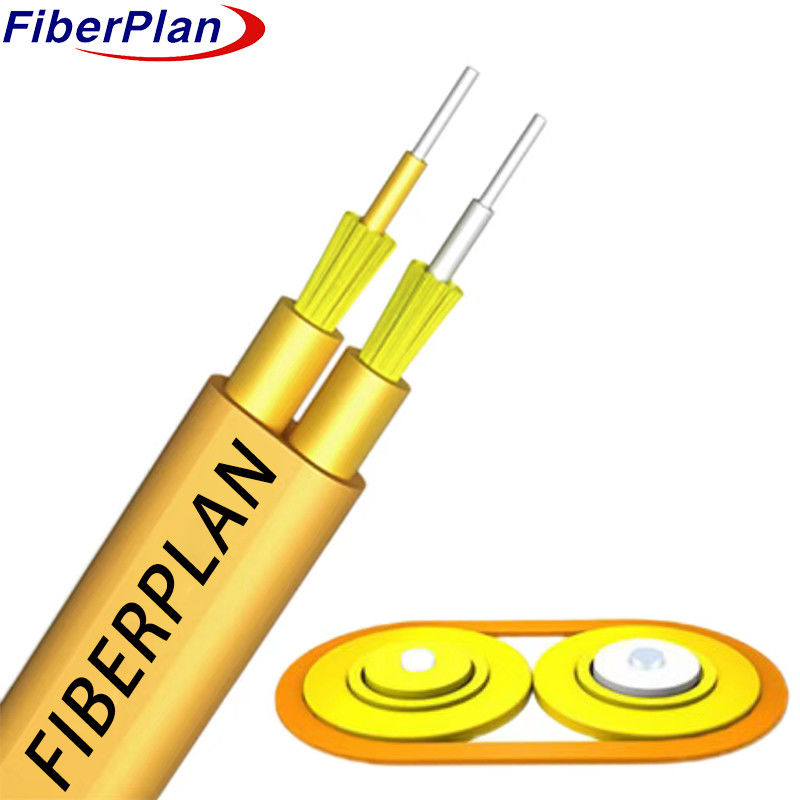

1 Configuração Flat Twin: O cabo é estruturado com duas fibras individuais como unidade básica, dispostas em uma configuração plana
configuração dupla para utilização prática.
2 0,6 tampão apertado com fios de Kevlar: cada fibra é equipada com um tampão apertado de 0,6, reforçado com Kevlar
Fios para maior durabilidade e proteção.
3 Membro de resistência flexível ou independente na bainha exterior: A bainha exterior do cabo apresenta:
flexibilidade ou um membro da força independente, proporcionando apoio e resiliência adicionais.
4 Excelente desempenho mecânico e ambiental: concebido para desempenho mecânico e ambiental superior
desempenho, o cabo é concebido para suportar várias condições, mantendo simultaneamente uma funcionalidade fiável.
Detalhes da construção do cabo
| Parâmetros técnicos: | |||||||
| Diâmetro externo (MM) | 3.0x5.0 | Peso ((Kg) | 56 | ||||
| 3.2x5.6 | 68 | ||||||
| 5.0x8.0 | 87 | ||||||
| Temperatura de armazenamento ((°C) | -20 ~ +60 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 10D | |||||
| Min. raio de curvatura ((mm) | Curto prazo | 20D | |||||
| Resistência à tração mínima permitida ((N) | A longo prazo | 300 | |||||
| Resistência à tração mínima permitida ((N) | Curto prazo | 800 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 500 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 1000 | |||||
Cor padrão da fibra e do tubo
| Identificação de cor padrão | ||||||||
| - Não, não. | 1 | 2 | ||||||
| Cores | Amarelo | Branco | ||||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
