| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001, TUV |
| Número do modelo | GJYXCH |
Super custo-eficiente de alta qualidade Fibra G652.D Single Core FTTH Drop Cable
Com o Messenger
Descrição
O cabo FTTH (Fiber to the Home) foi concebido para ligações directas às casas, oferecendo
O sistema de transmissão de dados é equipado com uma unidade de fibra óptica
O seu núcleo é cercado por elementos de resistência paralela para maior durabilidade.
Reforçado com um fio de aço para proporcionar uma protecção adicional contra forças externas.
O conjunto funciona como um escudo contra o acúmulo de ácidos graxos.
Esta construção assegura uma segurança e uma segurança
Conectividade de alto desempenho especificamente adaptada a aplicações residenciais.
Aplicação
O cabo FTTH descrito é altamente versátil e adequado para diversos cenários de implantação:
1- Instalação exterior e vertical: concebido para uso exterior e vertical robusto, garante
A sua durabilidade e adaptabilidade a diversos ambientes tornam-na ideal para instalações que exijam
Resiliência a condições climáticas adversas ou desafios de rotas verticais.
2Compatibilidade com equipamentos de comunicação: concebido para integração perfeita com uma ampla gama de equipamentos de comunicação.
O cabo permite uma conectividade eficiente entre os diferentes dispositivos e sistemas de comunicação.
A sua compatibilidade aumenta a fiabilidade da rede
e desempenho.
3Versatilidade para comunicações de rede local e de longa distância:
O cabo é um dos principais equipamentos de comunica ção para comunica ções a grandes distâncias ou dentro de redes locais.
A sua versatilidade garante que satisfaz eficazmente as diversas necessidades de comunicação.
tornando-a uma escolha prática para várias aplicações.
Características
O cabo FTTH descrito é versátil e adequado para vários cenários de implantação:
1- Implantação ao ar livre e vertical: concebido para uso robusto ao ar livre e distribuição vertical,
A utilização de um sistema de controlo de desempenho de alta velocidade, que garante a sua durabilidade e adaptabilidade a diversos ambientes, torna-o adequado para instalações
que exijam resistência a condições climáticas adversas ou desafios de roteamento vertical.
2- Compatibilidade com equipamento de comunicação: a construção do cabo permite uma
A integração com uma gama de dispositivos e sistemas de comunicação.
Uma melhor ligação e uma melhor operação das redes de comunicações
Confiabilidade da rede.
3Versatilidade para comunicações de rede local e de longa distância: Capacidade de facilitar a comunicação entre os dois sistemas de comunicação.
Comunicação a longas distâncias ou dentro de redes locais, este cabo é flexível
A sua versatilidade e facilidade de utilização tornam-na uma solução prática para os dois cenários.
escolha para várias necessidades de comunicação.

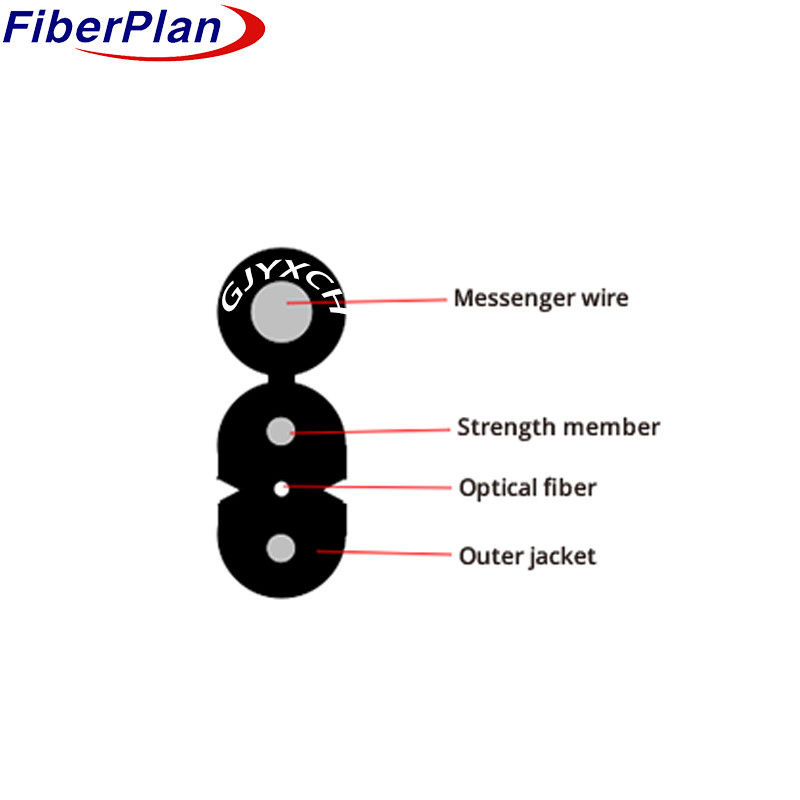

Detalhes da construção do cabo
| Número de fibras | 1 ~ 4 núcleos | |||||||
| membro da força | Materiais | Fios de aço galvanizados/FRP/KFRP | ||||||
| Diâmetro | 2*(0,4~0,8 mm | |||||||
| Compatível com o sistema de segurança | Materiais | Fios de aço galvanizados | ||||||
| Diâmetro | 1.0 mm | |||||||
| Capa exterior | material | LSZH | ||||||
| Diâmetro | 10,8 ± 0,2 mm | |||||||
| Tamanho do cabo (Alta * largura) | 2.0(±0.1) mm × 5.0(±0.2) mm | |||||||
| Espessura da bainha do cabo | Max. 0,8 mm/min. 0,4 mm | |||||||
| Espessura da bainha do mensageiro | 0.5~0.7 mm | |||||||
| Peso do cabo | 1 ~ 4 núcleos | 18.2 kg | ||||||
Características mecânicas do cabo
| Números | Descrição | ||||||
| Instalação Intervalo de temperatura ((°C) | -20+60 | ||||||
| Temperatura de funcionamento e transporte ((°C) | -40+70 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 15D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 30D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 300 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 600 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 1000 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 2200 | |||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não. (m) |
≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
