| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | FTTH |
Fibra para a Casa Aérea Cabos de Caixa Exteriores ((Self Support FTTH)
Descrição
O cabo FTTH permite ligações directas a residências sem restrições de largura de banda, comprimento de onda ou

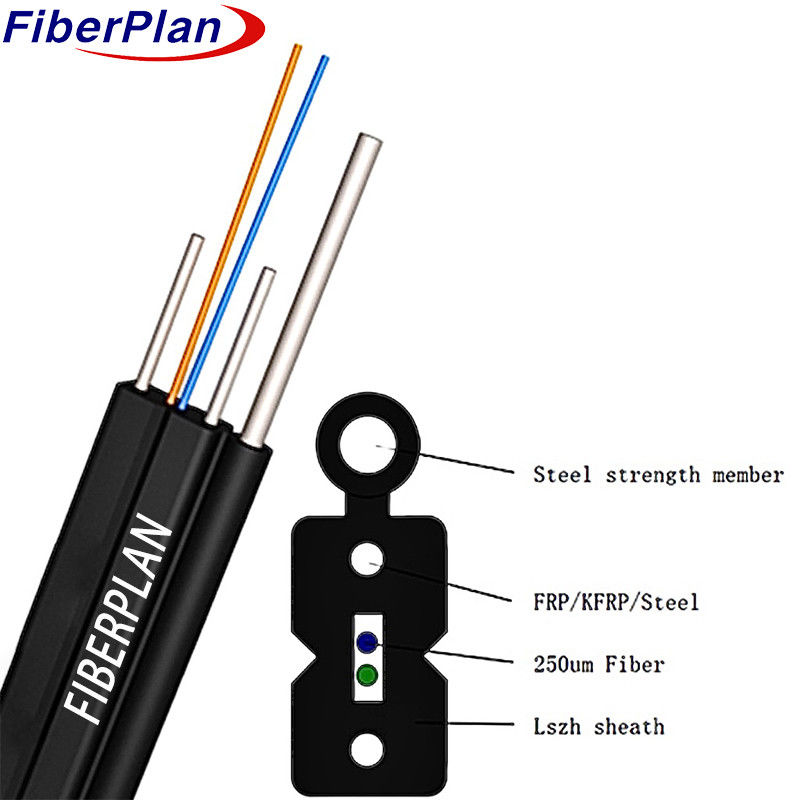

A unidade de fibra óptica está posicionada no centro do cabo.
Os membros são colocados em ambos os lados, complementados por um fio de aço para maior resistência.
acabado com uma bainha de HDPE preto, garantindo durabilidade e proteção para conectividade perfeita em casa
instalações.
Aplicação
O cabo foi concebido para distribuição vertical e de nível externo, tornando-o adequado para ligação com
O sistema permite a comunicação de rede local e de longa distância, proporcionando versatilidade.
e fiabilidade para várias aplicações.
Características
Detalhes da construção do cabo
| Número de fibras | 1 ~ 24 núcleos | |||||||
| membro da força | Materiais | Fios de aço galvanizados/FRP/KFRP | ||||||
| Diâmetro | 2*(0,5~0,8 mm | |||||||
| Compatível com o sistema de segurança | Materiais | Fios de aço galvanizados | ||||||
| Diâmetro | 1.0 mm | |||||||
| Capa exterior | material | LSZH | ||||||
| Diâmetro | 10,8 ± 0,2 mm | |||||||
| Tamanho do cabo (Alta * largura) | 2.0(±0.1) mm × 5.2(±0.2) mm | |||||||
| Espessura da bainha do cabo | Max. 0,8 mm/min. 0,4 mm | |||||||
| Espessura da bainha do mensageiro | 0.5~0.7 mm | |||||||
| Peso do cabo | 1 ~ 2 núcleos | 18.2 kg | ||||||
| 4 ~ 6 núcleos | 18.5 kg | |||||||
| 8 ~ 24 núcleos | 54.0 kg | |||||||
Características mecânicas do cabo
| Números | Descrição | ||||||
| Instalação Intervalo de temperatura ((°C) | -20+60 | ||||||
| Temperatura de funcionamento e transporte ((°C) | -40+70 | ||||||
| Min. raio de curvatura ((mm) | A longo prazo | 15D | |||||
| Min Curvatura Radius ((mm) |
Curto prazo | 30D | |||||
| Min permitido Resistência à tração ((N) |
A longo prazo | 300 | |||||
| Min permitido Resistência à tração ((N) |
Curto prazo | 600 | |||||
| Carga de esmagamento (N/100 mm) | A longo prazo | 1000 | |||||
| Carga de esmagamento (N/100 mm) | curto prazo | 2200 | |||||
Características da fibra
| Estilo de fibra | Unidade | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condição | nm | 1310/1550 | 1310/1550 | Outros produtos de limpeza | Outros produtos de limpeza | Outros produtos de limpeza | |
| atenuação | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Não. | - Não. | |||
| Despressão | 1550 nm | PS/(nm*km) | - Não. | ≤ 18 | - Não. | - Não. | Despressão |
| 1625 nm | PS/(nm*km) | - Não. | ≤ 22 | - Não. | - Não. | ||
| Largura de banda | 850 nm | MHZ.KM | - Não. | - Não. | ¥400 | ¢160 | Largura de banda |
| 1300 nm | MHZ.KM | - Não. | - Não. | ¥800 | ₹ 500 | ||
| comprimento de onda de dispersão zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Não. | - Não. | ¥ 1295, ≤ 1320 |
|
| Inclinação de depressão zero | nm | ≤ 0.092 | ≤ 0.091 | - Não. | - Não. | - Não. | |
| PMD Fibras individuais máximas | ≤ 0.2 | ≤ 0.2 | - Não. | - Não. | ≤ 0.11 | ||
| Valor de ligação de projeto PMD | Não, não.2* km) | ≤ 0.12 | ≤ 0.08 | - Não. | - Não. | - Não. | |
| comprimento de onda de corte da fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Não. | - Não. | - Não. | |
| Sutoff de cabo comprimento de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Não. | - Não. | - Não. | |
| MFD | 1310 nm | Um... | 9.2+/-0.4 | 9.2+/-0.4 | - Não. | - Não. | - Não. |
| 1550 nm | Um... | 10.4+/-0.8 | 10.4+/-0.8 | - Não. | - Não. | - Não. | |
| Numérica Apertura (NA) |
- Não. | - Não. | 0.200+/ -Não.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Passo (médio de bidireccional) medição) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregularidades na fibra comprimento e ponto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuidade | |||||||
| Distribuição da diferença coeficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformidade de atenuação | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Diméter de núcleo | Um... | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diâmetro do revestimento | Um... | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Não circularidade do revestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diâmetro do revestimento | Um... | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Revestimento/cafinha erro concêntrico |
Um... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Revestimento não circular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Erro de conentricidade do núcleo/revestimento | Um... | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((rádio) | Um... | ≤ 4 | ≤ 4 | - Não. | - Não. | - Não. | |
