Cabos de fibras compostas
>
|
| Lugar de origem | China |
| Marca | Fiberplan |
| Certificação | ISO 9001; TÜV certificate |
| Número do modelo | GDTS |

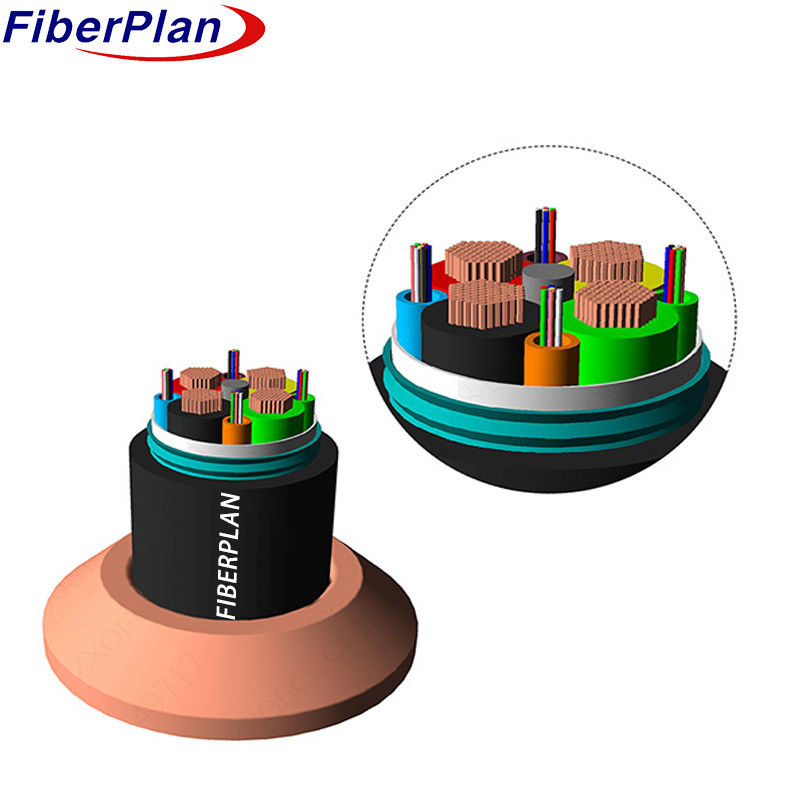

Cabos de fibra óptica de aço paralelas
Descrição
O cabo de fibra óptica fotovoltaica composta, também conhecido como cabo híbrido de fibra óptica,
Esta integração integra as funções de fibra e de transmissão de energia numa única unidade.
Elimina a necessidade de cablagem secundária, resultando em poupança de custos na construção e na rede
implantação.
O projeto do GDVV combina transmissão óptica com cabo de cobre de potência, abordando os desafios
O acesso à banda larga, o fornecimento de energia dos equipamentos e a transmissão transparente de
dados do medidor de electricidade.
Esta solução facilita a comunicação e a cobrança eficientes do consumo de electricidade, proporcionando uma
uma abordagem abrangente e simplificada da infra-estrutura de cabos.
Aplicação
1.Desenhado para distribuição ao ar livre: concebido para suportar condições extremas ao ar livre, este cabo
garante a longevidade e a fiabilidade em ambientes difíceis.
2. Adequado para sistemas de transmissão de energia por tronco: Bem adaptado para longas distâncias eficientes
Transmissão de potência, tornando-a uma escolha ideal para sistemas de potência de tronco.
3.Ideal para projectos de monitorização da segurança:Especificamente concebido para aplicações de monitorização da segurança,
assegura uma conectividade e uma transmissão de dados fiáveis nos projectos de vigilância.
Características
Cable composto para eletricidade e transmissão de sinal:
manutenção, otimização da gestão de energia dos equipamentos.
Minimizar a coordenação e a manutenção do fornecimento de energia: simplificar o sistema de fornecimento de energia
gestão, reduzindo a complexidade e os esforços associados à coordenação e manutenção.
Proteção UV superior com a bainha de PE:A bainha de PE oferece uma excelente proteção UV,
assegurar a durabilidade do cabo em ambientes exteriores.
Detalhes da estrutura
| Fibras SM | G652D | ||||||
| Tipo de fibra | G652D | Erro de concentração | ≤ 1m | ||||
| MFD | 80,7 ‰ 9,7 mm | Não circularidade do revestimento | ≤ 2% | ||||
| Diâmetro do revestimento | 125 ± 2um | Cor de fibras | Espectro padrão | ||||
| Tubos soltos | Materiais | PBT | Cores | Espectro padrão | |||
| Quantidade | 4 (24F) | Pre-tubos de fibras | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fios de cobre | Quantidade | 0.6mm2*2 | |||||
| Membro da força central | Materiais | FRP | Diâmetro | 2.0 mm | |||
| Sistema de bloqueio de água | Materiais | Tela anti-água | |||||
| Capa exterior | Materiais | PE | Cores | Negro | |||
| Diâmetro | 9.2 ± 0,2 mm (24F) | Espessura | 10,6 ± 0,1 mm | ||||
| 10.8±0,2 mm (72F) | |||||||
Desempenho mecânico e ambiental
| Resistência à tração | A longo prazo ((N) | 600N | |||||
| Curto prazo | 1500 N | ||||||
| Carga de esmagamento | A longo prazo | 300N/100mm | |||||
| Curto prazo | 1000N/100mm | ||||||
| Radius de curvatura | Dinâmica | 20D | |||||
| Estática | 10D | ||||||
| Temperatura de funcionamento | -20°C+70°C | ||||||
Desempenho da fibra
| Atenuação da fibra | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
