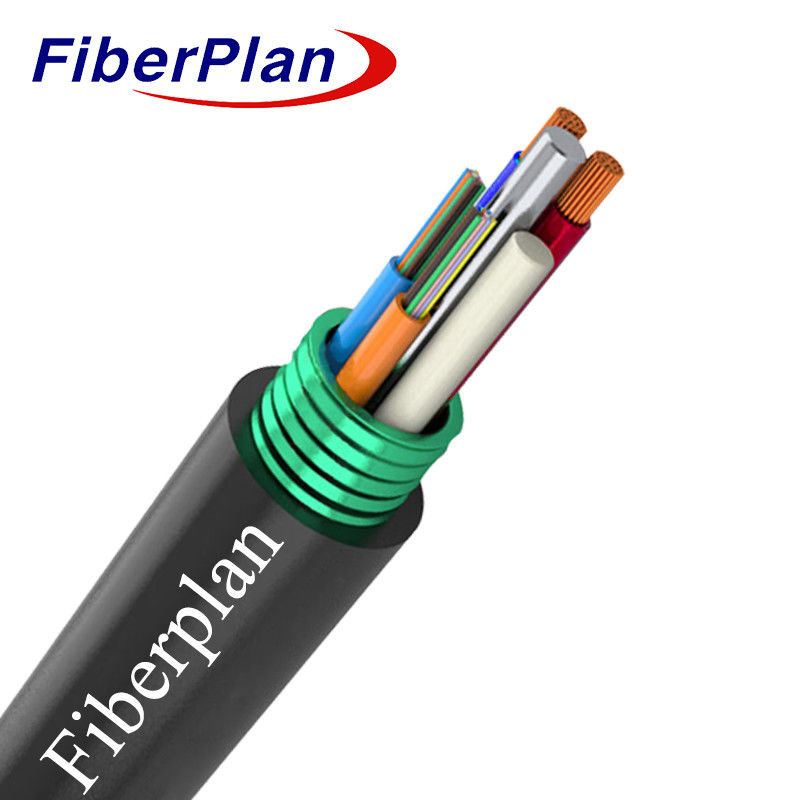

GDTS PSP Cabos híbridos blindados de fibra óptica e cabos elétricos
Descrição
O cabo fotovoltaico de fibra óptica composta, também conhecido como cabo híbrido de fibra óptica,
Combina a fibra óptica e a transmissão de energia numa única unidade, eliminando a necessidade de cablagem adicional.
Esta integração reduz drasticamente os custos de construção e de rede.
Transmissão com um cabo de cobre de potência, solução de desafios no acesso à banda larga, equipamento
A Comissão propõe que a Comissão apresente uma proposta de regulamento que estabeleça um quadro de referência para a aplicação do n.o 1 do presente artigo.
faturamento do consumo de electricidade.
Aplicação
1- Concebido para distribuição ao ar livre: concebido para resistir a condições extremas ao ar livre, garantindo
longevidade e fiabilidade.
2. Adequado para sistemas de transmissão de energia por tronco: Bem adaptado para energia de longa distância eficiente
Transmissão.
3Ideal para projetos de monitorização de segurança: concebido especificamente para vigilância e monitorização
aplicações, garantindo uma conectividade e uma transmissão de dados fiáveis.
Características
1- Cabos compostos para transmissão de energia elétrica e de sinal: simplificar a monitorização centralizada
manutenção, otimização da gestão de energia dos equipamentos.
2Minimizar a coordenação e manutenção do abastecimento de energia:
A gestão, reduzindo a complexidade e os esforços.
3Proteção ultravioleta superior com revestimento de PE: O revestimento de PE oferece uma excelente protecção UV, assegurando uma melhor protecção contra os raios UV.
A durabilidade do cabo em ambientes exteriores.
Detalhes da estrutura
| Fibras SM |
G652D |
| Tipo de fibra |
G652D |
Erro de concentração |
≤ 1m |
| MFD |
80,7 ‰ 9,7 mm |
Não circularidade do revestimento |
≤ 2% |
| Diâmetro do revestimento |
125 ± 2um |
Cor de fibras |
Espectro padrão |
| Tubos soltos |
Materiais |
PBT |
Cores |
Espectro padrão |
| Quantidade |
4 (24F) |
Pre-tubos de fibras |
6 (24F) |
| 6 (72F) |
12 (72F) |
| Fios de cobre |
Quantidade |
0.6mm2*2 |
| Membro da força central |
Materiais |
FRP |
Diâmetro |
2.0 mm |
| Sistema de bloqueio de água |
Materiais |
Tela anti-água |
| Capa exterior |
Materiais |
PE |
Cores |
Negro |
| Diâmetro |
9.2 ± 0,2 mm (24F) |
Espessura |
10,6 ± 0,1 mm |
| 10.8±0,2 mm (72F) |
Desempenho mecânico e ambiental
| Resistência à tração |
A longo prazo ((N) |
600N |
| Curto prazo |
1500 N |
| Carga de esmagamento |
A longo prazo |
300N/100mm |
| Curto prazo |
1000N/100mm |
| Radius de curvatura |
Dinâmica |
20D |
| Estática |
10D |
| Temperatura de funcionamento |
-20°C+70°C |
Desempenho da fibra
| Atenuação da fibra |
1310um |
≤ 0,36 dB/km |
| 1550um |
≤ 0,24 dB/km |
